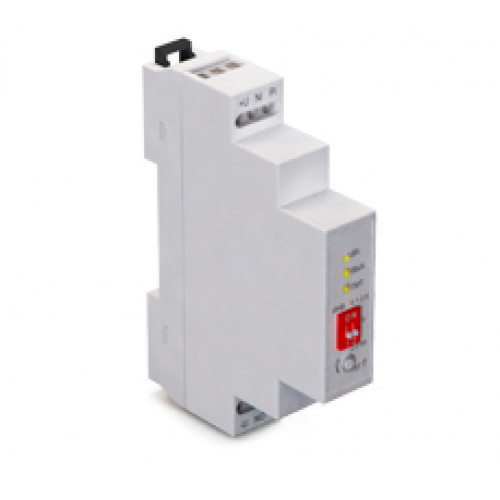

Блок контроля частоты CF1-1-G-E

Артикул(Код товара): 13091

Консультация и подбор оборудования:

Описание

Блок контроля частоты предназначен для контроля достижения порогового значения частоты входным частотным сигналом в диапазоне частот 0,1...2,5 Гц или 2...50 Гц. Выходной сигнал формируется в виде P и N сигналов, работающих противофазно. Для подключения используется соответствующий вход Pi или Ni в зависимости от структуры выхода подключаемого устройства. Нагрузка подключается к клеммам PO при подключении нагрузки относительно - Uпит и к клеммам NO при подключении нагрузки относительно +Uпит в течении 9с, после подачи питания, выходные ключи замкнуты. Свечение индикатора "Вых" соответствует наличию +Uпит на выходе PO и -Uпит на выходе NO. По истечении 9с частотный сигнал, подаваемый на вход, сравнивается с сигналом граничной частоты, значение которой устанавливается потенциометром. Если частота входного сигнала больше или меньше граничной частоты, выходы переключаются в зависимости от положения переключателя инверсия.

Характеристики
Напряжение питания, Uраб.	10...32 В DC
Тип контакта / Структура выхода	NO; NC;
Комплексная защита	Есть
Степень защиты по ГОСТ 14254-96	IP20
Входное сопротивление	3000...5000 Ом
Выходное сопротивление, Ом	4700
Группа	Блок контроля частоты
Диапазон входного сигнала, В	0...Uпит
Диапазон контролируемых частот	0,1...2,5 Гц; 2...50 Гц;
Ёмкость нагрузки	≤0,47 мкФ
Задержка срабатывания после подачи питания, с	9 ± 2
Защита от обратной полярности	Есть
Защита от противо-ЭДС индуктивной нагрузки	Есть
Диапазон рабочих температур	-45°C...+65°C
Рабочий ток (ток нагрузки), Iраб.	≤500 мА
Световая индикация входного сигнала,	Есть (красный индикатор)
Световая индикация напряжения питания,	Есть (зелёный индикатор)
Световая индикация срабатывания,	Есть (жёлтый индикатор)
Сечение присоединяемых проводов	0,5...1,5 мм.кв
Способ крепления	DIN рейка
Структура выхода	1PNP; 1NPN
Уровень пульсации питающего напряжения	≤67%
