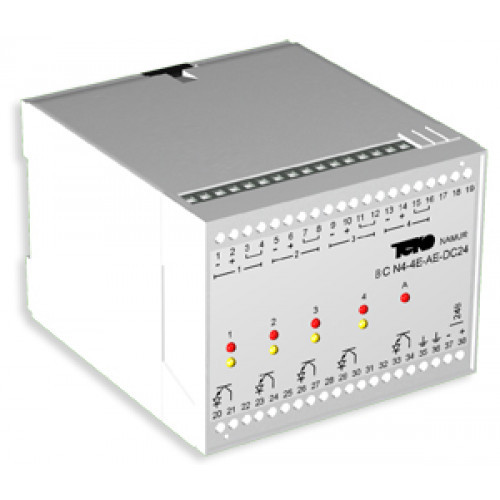

Блок сопряжения NAMUR BC N4-4R-AE-DC24

Артикул(Код товара): 12981

Консультация и подбор оборудования:

Описание

Блок сопряжения предназначен для питания индуктивных бесконтактных особовзрывобезопасных датчиков и преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал оптрона для управления исполнительными устройствами.Блок сопряжения обеспечивает:1. Гальваническую развязку датчика с исполнительным устройством.2. Преобразование слаботочного сигнала датчика в выходной сигнал оптрона для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода.3. Инверсию состояния выхода канала установкой перемычки.4. Контроль исправности датчика и линии связи с датчиком (КЗ, обрыв провода).5. Световую индикацию и размыкание выходов рабочего канала при обнаружении в ней неисправности.6. Формирование сигнала “АВАРИЯ” и размыкание контактов аварийного канала при неисправности в рабочем канале.Сертификат соответствия № РОСС RU.ГБ04.В01396 от 21.04.2010г.Разрешение Гостехнадзора России № РРС 00-041196 от 22.11.2010г.

Характеристики
Размер прямоугольного корпуса, ДлxВxШ	100x75x110
Номинальное напряжение питания, Uном.	24 В DC
Допустимое напряжение на выходе (оптрон/оптопара)	50 В DC
Допустимое напряжение на выходе (реле)	240 В AC / 60 В DC
Допустимый ток нагрузки (/реле)	1 А (cos φ=0,7)
Допустимый ток нагрузки (оптрон/оптопара)	50 мА
Кол-во подключаемых выключателей	1...4
Кол-во релейных выходов	4
Кол-во электронных выходов	Нет
Масса	0,4 кг
Номинальное напряжение на выключателе	8,2 В
Номинальный ток выключателя	2,2 мА
Порог срабатывания	1,55...1,75 мА
Порог срабатывания аварийной защиты (короткое замыкание)	>6 мА
Порог срабатывания аварийной защиты (обрыв провода выключателя)	<0,1>
Диапазон рабочих температур	0…+60°C
Сопротивление линии между выключателем и блоком	≤50 Ом
Сопротивление нагрузки выключателя	1 кОм
Способ крепления	На DIN рейку
Тип аварийного выхода	Оптрон
Максимальная частота коммутации	1000Гц
Рекомендуемая частота коммутации	не более 2 Гц (реле)
