Описание

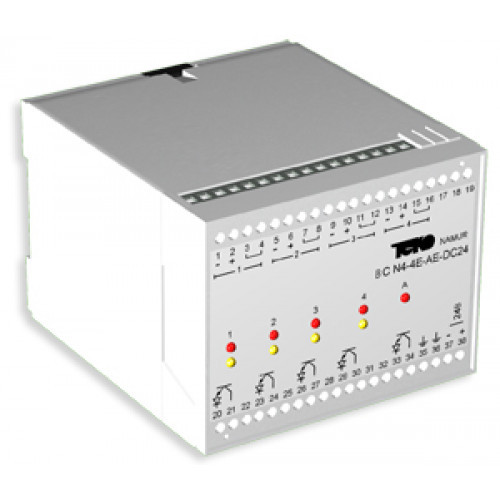

Блок сопряжения предназначен для питания индуктивных бесконтактных особовзрывобезопасных датчиков и преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал оптрона для управления исполнительными устройствами.Блок сопряжения обеспечивает:1. Гальваническую развязку датчика с исполнительным устройством.2. Преобразование слаботочного сигнала датчика в выходной сигнал оптрона для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода.3. Инверсию состояния выхода канала установкой перемычки.4. Контроль исправности датчика и линии связи с датчиком (КЗ, обрыв провода).5. Световую индикацию и размыкание выходов рабочего канала при обнаружении в ней неисправности.6. Формирование сигнала “АВАРИЯ” и размыкание контактов аварийного канала при неисправности в рабочем канале.Сертификат соответствия № РОСС RU.ГБ04.В01396 от 21.04.2010г.Разрешение Гостехнадзора России № РРС 00-041196 от 22.11.2010г.
| Характеристики | |
| Размер прямоугольного корпуса, ДлxВxШ | 100x75x110 |
| Номинальное напряжение питания, Uном. | 24 В DC |
| Допустимое напряжение на выходе (реле) | 240 В AC |
| Допустимый ток нагрузки (/реле) | 1 А (cos φ=0,7) |
| Кол-во подключаемых выключателей | 1...4 |
| Кол-во релейных выходов | 4 |
| Кол-во электронных выходов | Нет |
| Масса | 0,4 кг |
| Номинальное напряжение на выключателе | 8,2 В |
| Номинальный ток выключателя | 2,2 мА |
| Порог срабатывания | 1,55...1,75 мА |
| Порог срабатывания аварийной защиты (короткое замыкание) | >6 мА |
| Порог срабатывания аварийной защиты (обрыв провода выключателя) | <0,1 мА |
| Диапазон рабочих температур | -25°С...+70°С |
| Сопротивление линии между выключателем и блоком | ≤50 Ом |
| Сопротивление нагрузки выключателя | 1 кОм |
| Способ крепления | На DIN рейку |
| Тип аварийного выхода | Реле |
| Максимальная частота коммутации | 200Гц |
| Рекомендуемая частота коммутации | не более 2 Гц |
