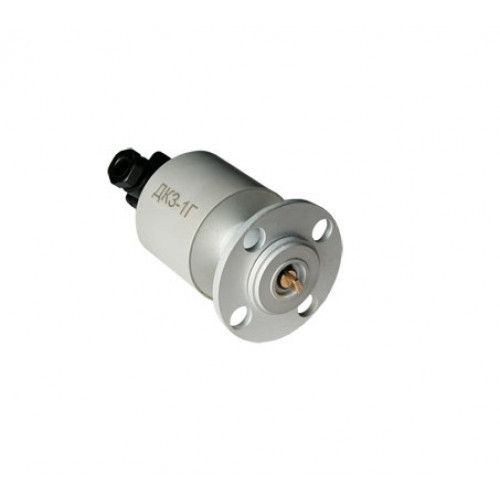

Датчик контроля задвижки ДКЗ-1Г (ВТИЮ.7018)

Артикул(Код товара): 11519

Консультация и подбор оборудования:

Описание

Датчик контроля положения задвижки (Датчик) предназначен для преобразования вращательного движения вала электропривода (ЭП) изготовленного по ТУ 26-07-1025-83 «Электроприводы с односторонней муфтой типов А, Б, В, Г, Д», в последовательность электрических импульсов, пригодных для дальнейшей обработки (например с помощью контроллера) с целью определения текущего положения задвижки. ДКЗ-1Г соответствует климатическому исполнению УХЛ для категории размещения 1 по ГОСТ 15150-69. Датчик изготавливается в корпусе из алюминиевого сплава. Крепление датчика к «Электроприводу» обеспечивается с помощью винтов (болтов) через отверстия во фланце. Для соединения с вторичным прибором (нагрузкой) ВТИЮ.7018 оснащен клеммным соединителем (под винт), расположенным в коробке на верхней грани корпуса. Гермоввод клеммной коробки обеспечивает надежное уплотнение ввода кабеля ø 4,3 … 6,3 мм. Клеммный соединитель допускает подключение провода сечением 0,5…1,5 мм2.

Характеристики
Способ подключения	Клеммник
Материал корпуса	12Х18Н10Т
Тип корпуса	Цилиндрический
Количество импульсов на 1 оборот приводного вала	8
Тип контакта / Структура выхода	замыкающий
Степень защиты по ГОСТ 14254-96	IP65
Габариты, мм	ø64,2x114
Коммутируемое напряжение	на активной нагрузке 5х10-2…100 В; на индуктивной нагрузке 5х10-2…36 В
Коммутируемый ток	1х10-6 … 0,5 А
Максимальная мощность, Pmax.	10 Вт
Масса	0,25 кг
Диапазон рабочих температур	от -45°C до +75°C
Тип датчика	Контроля положения задвижки
Функция выходного сигнала (2)	НЗ Размыкающий
Частота коммутации нагрузки, цикл/ч, не более	400
