Описание

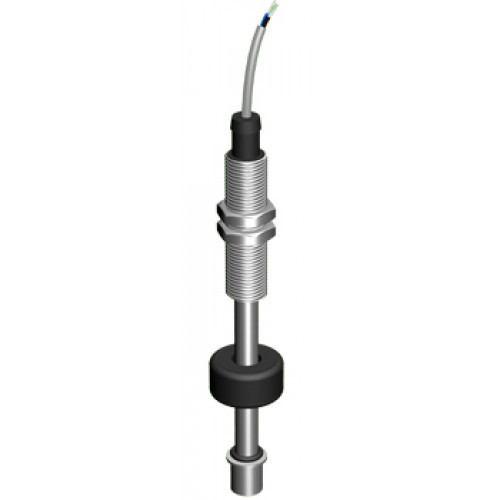

Датчик уровня DUG2D-120-1 предназначен для контроля уровня жидкости и управления исполнительными устройствами. Сертификат соответствия № ТС RU C-RU.АД06.В.00220 от 02.08.2016 г. Принцип действия: переключение контактов геркона DUG2D-120-1 под действием поля магнитов, установленных в подвижном поплавке. Изделие обеспечивает переключение контактов геркона при уровне жидкости ниже или равном контролируемому уровню (Цепь между коричневым и черным выводами замыкается, а между коричневым и синим-размыкается)
| Характеристики | |
| Способ подключения | Кабель |
| Материал корпуса | ЛС59-1 |
| Тип корпуса | Поплавковый |
| Присоединение / Подключение | Провод 3х0,34 кв. мм, L=2 м |
| Степень защиты по ГОСТ 14254-96 | IP68 |
| Длина выключателя, мм | 1226 |
| Измерение | Дискретное (пороговое) |
| Количество рабочих циклов при Iраб.=0,1 А; Uраб.<=36 В | ≥5х10^5 |
| Коммутируемая мощность для переменного тока | ≤7,5 ВА |
| Коммутируемая мощность для постоянного тока | ≤30 Вт |
| Коммутируемое напряжение, Uраб. | 0,05...125 В AC/DC |
| Коммутируемый переменный ток | 5х10^ -6...0,25 А |
| Коммутируемый постоянный ток | 5х10^ -6...1 А |
| Величина контролируемого уровня L, мм | 1200 |
| Принцип измерения | Поплавковый (магниточувствительный) |
| Диапазон рабочих температур | -25°С...+75°С |
| Способ установки | В контакте со средой |
| Схема подключения | 3х проводный |
| Тип датчика | Поплавковый |
| Функция выходного сигнала (2) | ИЛИ Переключающий |
| Число уровней (для поплавковых датчиков) | 1 |
