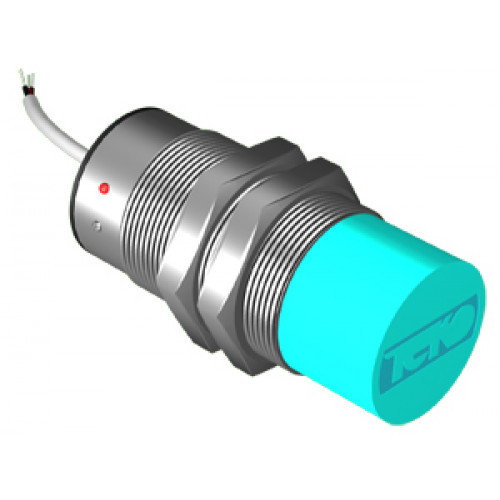

Емкостный датчик CSN E8A5-43P-20-LZ

Артикул(Код товара): 6917

Консультация и подбор оборудования:

Описание

Выключатель ёмкостный бесконтактный (датчик) CSN E8A5-43P-20-LZ предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах. Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики
Возможные замены	СЕНСОР ВБЕ-М30-85У-2113-СА, ВБЕ-Ц30-96У-2113-ЗА (п.к)
Размер корпуса, ДxШxДл	M30x1,5x76
Тип монтажа	Невстраиваемый
Номинальное расстояние срабатывания	20 мм
Способ подключения	Кабель
Материал корпуса	Д16Т
Диаметр резьбового корпуса	M30
Длина в мм.	76
Тип корпуса	Цилиндрический резьбовой
Корпус	M30х1,5
Диапазон рабочих напряжений, Uраб.	10...30 В DC
Падение напряжения при Iраб, Ud (1)	≤2,5 В
Тип контакта / Структура выхода	PNP Переключающий
Частота переключения, Fmax	25 Гц
Присоединение / Подключение	Кабель 4х0,25 кв. мм
Световая индикация	Есть
Комплексная защита	Есть
Степень защиты по ГОСТ 14254-96	IP65
Гистерезис	3...15%
Кол-во проводов	4
Максимальный рабочий ток, Iраб.	250 мА
Диапазон рабочих температур	-25°С...+75°С
Рабочий зазор	0...16 мм
Схема подключения	4х проводный
