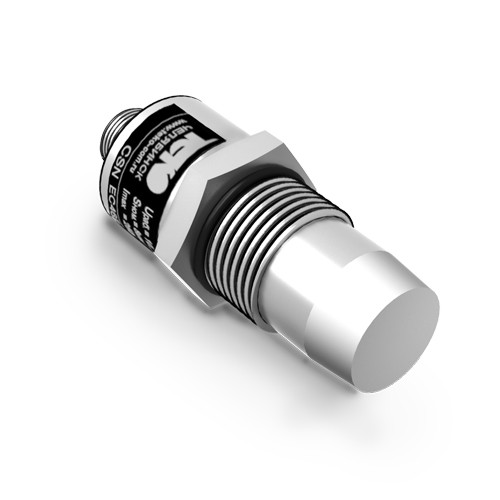

Емкостный датчик CSN EC46B8-315N-8-LZS4

Артикул(Код товара): 6904

Консультация и подбор оборудования:

Описание

Выключатель ёмкостный бесконтактный (датчик) CSN EC46B8-315N-8-LZS4 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах. Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики
Размер корпуса, ДxШxДл	G3/4x86
Тип монтажа	Невстраиваемый
Номинальное расстояние срабатывания	8 мм
Способ подключения	Разъемно-штекерное
Материал корпуса	ЛС59-1
Диаметр резьбового корпуса	G3/4
Длина в мм.	86
Тип корпуса	Цилиндрический резьбовой
Корпус	G3/4
Диапазон рабочих напряжений, Uраб.	77...150 В DC
Падение напряжения при Iраб, Ud (1)	≤2,5 В
Тип контакта / Структура выхода	NPN Замыкающий
Частота переключения, Fmax	0,5 Гц
Присоединение / Подключение	Соединитель S19, S20
Световая индикация	Есть
Комплексная защита	Есть
Степень защиты по ГОСТ 14254-96	IP68 / IP65
Гистерезис	3...15%
Кол-во проводов	3
Максимальный рабочий ток, Iраб.	250 мА
Диапазон рабочих температур	-25°С...+75°С
Рабочий зазор	0...6,4 мм
Схема подключения	3х проводный
