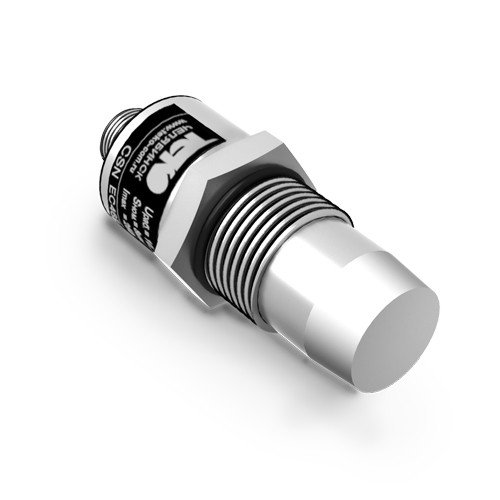

Емкостный датчик CSN EC46B8-31N-8-LZS4

Артикул(Код товара): 6681

Консультация и подбор оборудования:

Описание

Выключатель ёмкостный бесконтактный (датчик) CSN EC46B8-31N-8-LZS4 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.Датчик предназначен для работы во взрывобезопасной среде. CSN EC46B8-31N-8-LZS4 имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики
Размер корпуса, ДxШxДл	G3/4-Bx82
Тип монтажа	Невстраиваемый
Номинальное расстояние срабатывания	8 мм
Способ подключения	Разъемно-штекерное
Материал корпуса	ЛС59-1
Диаметр резьбового корпуса	G3/4-B
Длина в мм.	82
Тип корпуса	Цилиндрический резьбовой
Корпус	G3/4
Диапазон рабочих напряжений, Uраб.	10...30 В DC
Падение напряжения при Iраб, Ud (1)	≤2,5 В
Тип контакта / Структура выхода	NPN Замыкающий
Присоединение / Подключение	Соединитель S19, S20
Световая индикация	Есть
Комплексная защита	Есть
Степень защиты по ГОСТ 14254-96	IP68 / IP65
Гистерезис	3...15%
Задержка срабатывания	2,0±0,5 c
Кол-во проводов	3
Максимальное давление со стороны чувств. поверхности	0,15 MПа
Максимальный рабочий ток, Iраб.	250 мА
Материал чувствительной поверхности	Фторопласт
Диапазон рабочих температур	-25°C...+75°C
Рабочий зазор	0...6,4 мм
Схема подключения	3х проводный
Уровень срабатывания, Hr (вода)	0 ± 10 мм
