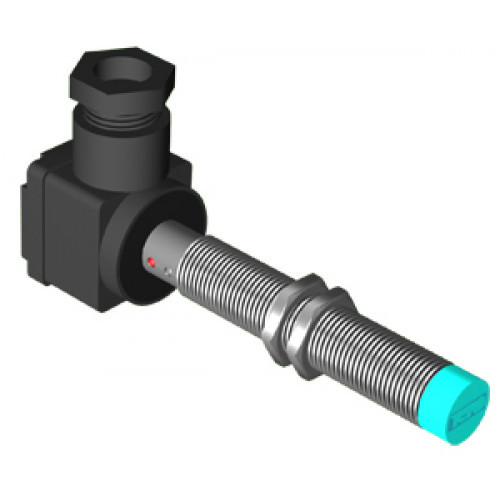

Емкостный датчик CSN ET24B5-31P-LZ

Артикул(Код товара): 6750

Консультация и подбор оборудования:

Описание

Выключатель ёмкостный бесконтактный (датчик) CSN ET24B5-31P-LZ предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах. Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики
Размер корпуса, ДxШxДл	M12x1x112
Тип монтажа	Невстраиваемый
Номинальное расстояние срабатывания	7 мм
Способ подключения	Клеммы
Материал корпуса	ЛС59-1
Диаметр резьбового корпуса	M12
Длина в мм.	112
Тип корпуса	Цилиндрический резьбовой
Корпус	M12x1
Диапазон рабочих напряжений, Uраб.	10...30 В DC
Падение напряжения при Iраб, Ud (1)	≤2,5 В
Тип контакта / Структура выхода	PNP Замыкающий
Частота переключения, Fmax	100 Гц
Присоединение / Подключение	Клеммник
Световая индикация	Есть
Комплексная защита	Есть
Степень защиты по ГОСТ 14254-96	IP65
Гистерезис	3...15%
Кол-во проводов	3
Максимальный рабочий ток, Iраб.	250 мА
Диапазон рабочих температур	-25°С...+75°С
Рабочий зазор	0...5,6 мм
Схема подключения	3х проводный
