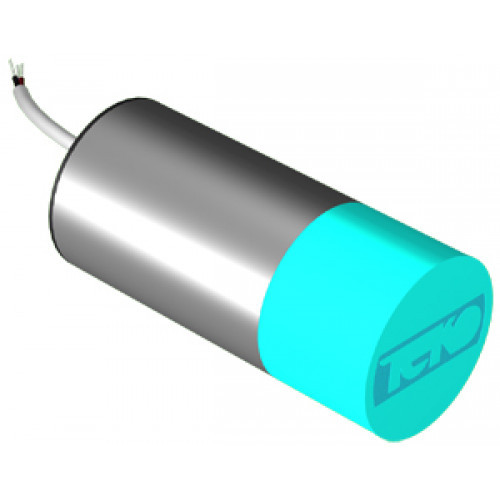

Емкостный датчик CSN G9A5-43N-30-LZ

Артикул(Код товара): 6841

Консультация и подбор оборудования:

Описание

Выключатель ёмкостный бесконтактный (датчик) CSN G9A5-43N-30-LZ предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах. Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики
Размер гладкого корпуса, ДxДл	Ø34x85
Тип монтажа	Невстраиваемый
Номинальное расстояние срабатывания	30 мм
Способ подключения	Кабель
Материал корпуса	Д16Т
Диаметр гладкого корпуса	Ø34
Длина в мм.	85
Тип корпуса	Цилиндрический
Корпус	Диаметр 34
Диапазон рабочих напряжений, Uраб.	10...30 В DC
Падение напряжения при Iраб, Ud (1)	≤2,5 В
Тип контакта / Структура выхода	NPN Переключающий
Частота переключения, Fmax	25 Гц
Присоединение / Подключение	Кабель 4х0,25 кв. мм
Световая индикация	Есть
Комплексная защита	Есть
Степень защиты по ГОСТ 14254-96	IP65
Гистерезис	3...15%
Кол-во проводов	4
Максимальный рабочий ток, Iраб.	250 мА
Диапазон рабочих температур	-25°С...+75°С
Рабочий зазор	0...24 мм
Схема подключения	4х проводный
