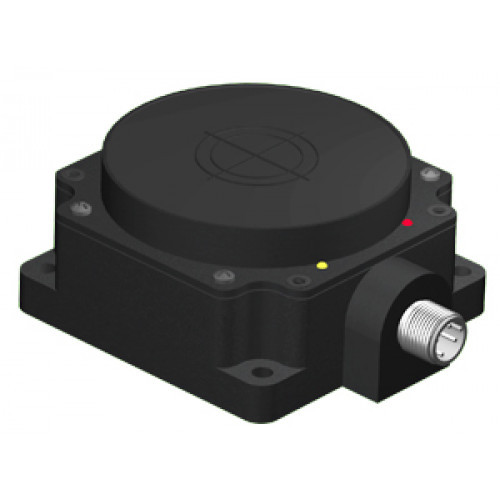

Емкостный датчик CSN IC7P5-43P-50-LZS4

Артикул(Код товара): 6665

Консультация и подбор оборудования:

Описание

Выключатель ёмкостный бесконтактный (датчик) CSN IC7P5-43P-50-LZS4 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах. Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики
Возможные замены	Индукция Е14-NO/NC-PNP-Р
Размер прямоугольного корпуса, ДлxВxШ	80x80x40
Тип монтажа	Невстраиваемый
Номинальное расстояние срабатывания	50 мм
Способ подключения	Разъемно-штекерное
Материал корпуса	Полимер
Тип корпуса	Прямоугольный
Корпус	Прямоугольный
Диапазон рабочих напряжений, Uраб.	10...30 В DC
Падение напряжения при Iраб, Ud (1)	≤2,5 В
Тип контакта / Структура выхода	PNP Переключающий
Частота переключения, Fmax	25 Гц
Присоединение / Подключение	Соединитель S19, S20
Световая индикация	Есть
Комплексная защита	Есть
Степень защиты по ГОСТ 14254-96	IP65
Гистерезис	3...15%
Кол-во проводов	4
Максимальный рабочий ток, Iраб.	250 мА
Диапазон рабочих температур	-25°С...+75°С
Рабочий зазор	0...40 мм
Схема подключения	4х проводный
