Описание

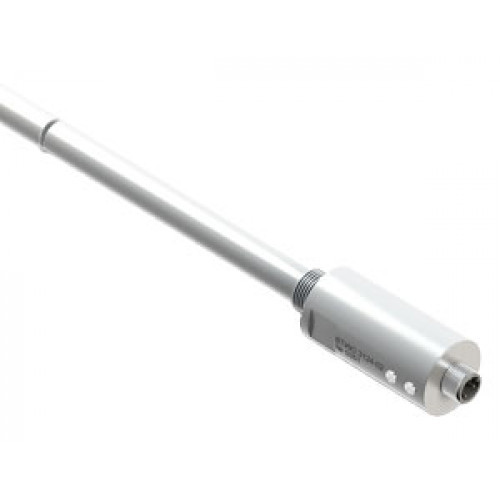

Датчик емкостный CSA EC49A8-32P-1050-PR18 применяется в системах контроля уровня жидкостей, когда не достаточно иметь информацию лишь о предельных уровнях наполнения резервуаров, а требуется непрерывный мониторинг. Датчик имеет измерительный электрод в виде трубки с помещенным внутри вторым электродом. При изменении уровня изменяется емкость между внешним и внутренним электродами. Изменение емкости преобразуется в нормированное (4…20 мА) изменение тока на выходе датчика. Величина тока пропорциональна уровню жидкости. Наличие регулировки позволяет настроить датчик для применения с жидкостями различной диэлектрической проницаемости.
| Характеристики | |
| Размер корпуса, ДxШxДл | G3/4x1158,5 |
| Тип выхода | Аналоговый |
| Способ подключения | Разъемно-штекерное |
| Материал корпуса | Д16Т |
| Диаметр резьбового корпуса | G3/4 |
| Длина в мм. | 1158,5 |
| Тип корпуса | Цилиндрический |
| Корпус | G3/4 |
| Диапазон рабочих напряжений, Uраб. | 20...30 В DC |
| Номинальное напряжение питания, Uном. | 24 В DC |
| Присоединение / Подключение | Вилка 2РМДТ18Б4 |
| Степень защиты по ГОСТ 14254-96 | IP68 / IP67 |
| Внутренний электрод чувствительного элемента | Изолированный |
| Длина чувствительной поверхности L | 1050 мм |
| Измерение | Аналоговое (непрерывное) |
| Измеряемая среда | Вода, тосол, антифриз |
| Кол-во проводов | 3 |
| Материал чувствительной поверхности | Д16Т |
| Погрешность, не более | ±5% |
| Принцип измерения | Ёмкостный |
| Рабочее линейное напряжение | Аналоговый 4...20 мА |
| Диапазон рабочих температур | -25°С...+75°С |
| Сопротивление нагрузки | Rн ≤ 300 Ом |
| Схема подключения | 3х проводный |
| Функция выходного сигнала (2) | Токовый пропорциональный |
