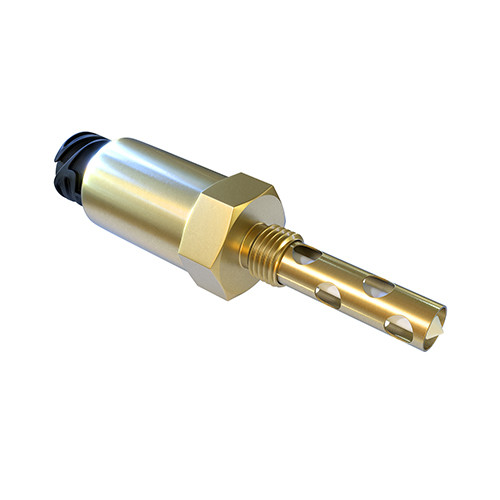

Емкостный датчик уровня ВТИЮ.3123У.1-05

Артикул(Код товара): 6838

Консультация и подбор оборудования:

Описание

Датчик уровня емкостный ВТИЮ.3123У.1-05 предназначен для контроля уровня жидкостей с диэлектрической проницаемостью 80 - вода, охлаждающая жидкость (тосол, антифриз). Датчик ВТИЮ.3123У.1-05 предназначен для использования в автомобильном транспорте. Выключатель разработан с учетом требований ГОСТ 28751-90 «Электрооборудование автомобилей. Электромагнитная совместимость. Кондуктивные помехи по цепям питания. Требования и методы испытаний». При погружении чувствительного элемента в контролируемую среду срабатывает пороговое устройство и формируется соответствующий выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики
Размер корпуса, ДxШxДл	M14x1,5
Тип монтажа	Невстраиваемый
Номинальное расстояние срабатывания	2 мм
Способ подключения	Разъемно-штекерное
Материал корпуса	ЛС59-1
Диаметр резьбового корпуса	M14
Длина в мм.	1,5
Корпус	М14х1,5
Диапазон рабочих напряжений, Uраб.	9...32 В DC
Падение напряжения при Iраб, Ud (1)	≤2,5 В
Тип контакта / Структура выхода	NPN Переключающий
Световая индикация	Нет
Комплексная защита	Нет
Степень защиты по ГОСТ 14254-96	IP68 / IP67
Гистерезис	5 мм
Для жестких условий окружающей среды	температурный диапазон -50°С...+120°С
Задержка срабатывания	2 с
Защита от короткого замыкания нагрузки	Есть
Защита от переполюсовки	Есть
Измерение	Дискретное (пороговое)
Коэффициент пульсаций питающего напряжения	≤67%
Максимальное давление со стороны чувств. поверхности	1 MПа
Материал чувствительной поверхности	ЛС-59 / POM
Принцип измерения	Ёмкостный
Диапазон рабочих температур	-50°С...+120°С
Рабочий зазор	0...18 мм
Рабочий ток, Iраб.	≤250 мА
Рабочий ток, Iраб. При t>75°C	150 мА
Со специальными электрическими параметрами	повышенной помехозащищённости
Специальное назначение	автотранспортное исполнение
Схема подключения	4х проводный
Функция выходного сигнала (2)	ИЛИ Переключающий
