Описание

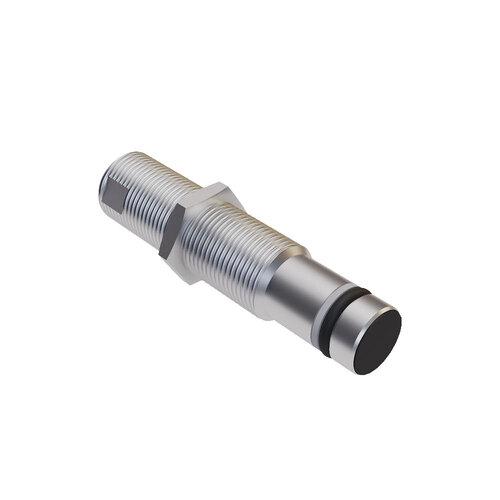

Выключатель индуктивный бесконтактный (датчик) ISB WC29A8-31P-1,5-ZS4-2 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах. Датчики предназначены для работы в среде высокого давления со стороны чувствительной поверхности. Принцип действия При приближении к чувствительной поверхности ISB WC29A8-31P-1,5-ZS4-2 объекта воздействия из любого металла происходит демпфирование электромагнитного поля и уменьшение амплитуды колебаний генератора, срабатывает пороговое устройство (триггер) и переключается электронный ключ датчика, который производит коммутацию электрических цепей.
| Характеристики | |
| Размер корпуса, ДxШxДл | M12x1x57 |
| Тип монтажа | Встраиваемый |
| Номинальное расстояние срабатывания | 1,5 мм |
| Способ подключения | Разъемно-штекерное |
| Материал корпуса | Д16Т |
| Диаметр резьбового корпуса | M12 |
| Длина в мм. | 57 |
| Тип корпуса | Цилиндрический резьбовой |
| Корпус | диаметр от 8 до 16 мм |
| Максимальный рабочий ток, Imax | 250 мА |
| Диапазон рабочих напряжений, Uраб. | 10...30 В DC |
| Падение напряжения при Imax, Ud | ≤2,5 В |
| Тип контакта / Структура выхода | PNP Замыкающий |
| Частота переключения, Fmax | 1000 Гц |
| Присоединение / Подключение | Соединитель S19, S20, S25, S251...S261 |
| Световая индикация | Нет |
| Комплексная защита | Есть |
| Степень защиты по ГОСТ 14254-96 | IP68 / IP67 |
| Кол-во проводов | 3 |
| Максимальное давление | 2,0 MПа (20 кг/см²) |
| Диапазон рабочих температур | -25°С...+80°С |
| Рабочий зазор | 0...1,2 мм |
| Схема подключения | 3х проводный |
