Описание

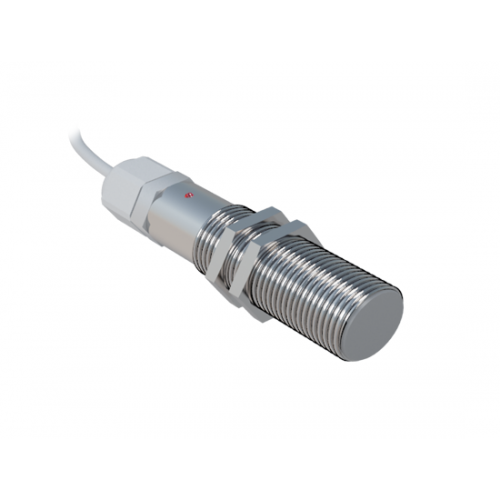

Датчик индуктивный бесконтактный ISBm AG3B8-31PS-4-LZ-H-VP-7K предназначен для обнаружения контролируемого объекта и бесконтактной коммутации исполнительных устройств в автоматизированных устройствах и системах морских судов, имеющих источник постоянного напряжения от 10 до 30В. Свидетельство о типовом одобрении № 16.19097.130 от 30.05.2016 г. Датчик предназначен для работы в условиях повышенной вибрации. Принцип действия ISBm AG3B8-31PS-4-LZ-H-VP-7K основан на изменении амплитуды колебаний генератора датчика при внесении в его чувствительную зону металлического объекта воздействия определенного размера. При подаче питания на конечный датчик в области его чувствительной поверхности образуется изменяющееся магнитное поле, наводящее во внесенном в зону материале вихревые токи, магнитное поле которых приводят к изменению амплитуды колебаний генератора. В результате вырабатывается аналоговый выходной сигнал, величина которого изменяется в зависимости от расстояния между датчиком и контролируемым объектом. Триггер преобразует аналоговый сигнал в логический, устанавливая уровень переключения и величину гистерезиса. Датчик изготавливается с негалогеносодержащим кабелем.
| Характеристики | |
| Размер корпуса, ДxШxДл | M16x1x71.5 |
| Тип монтажа | Встраиваемый |
| Номинальное расстояние срабатывания | 4 мм |
| Способ подключения | Кабель |
| Материал корпуса | ЛС59-1 |
| Диаметр резьбового корпуса | M16 |
| Длина в мм. | 71.5 |
| Тип корпуса | Цилиндрический резьбовой |
| Корпус | диаметр от 16 до 27 мм |
| Максимальный рабочий ток, Imax | 250 мА |
| Диапазон рабочих напряжений, Uраб. | 10...30 В DC |
| Падение напряжения при Imax, Ud | ≤2,5 В |
| Тип контакта / Структура выхода | PNP Замыкающий |
| Частота переключения, Fmax | 850 Гц |
| Присоединение / Подключение | Кабель 3х0,35 кв. мм |
| Световая индикация | Есть |
| Комплексная защита | Есть |
| Степень защиты по ГОСТ 14254-96 | IP68 |
| Кол-во проводов | 3 |
| Диапазон рабочих температур | -15°С...+105°С |
| Рабочий зазор | 0...3,2 мм |
| Со специальными электрическими параметрами | повышенной помехозащищённости |
| Специальное назначение | морское исполнение |
| Схема подключения | 3х проводный |
