Описание

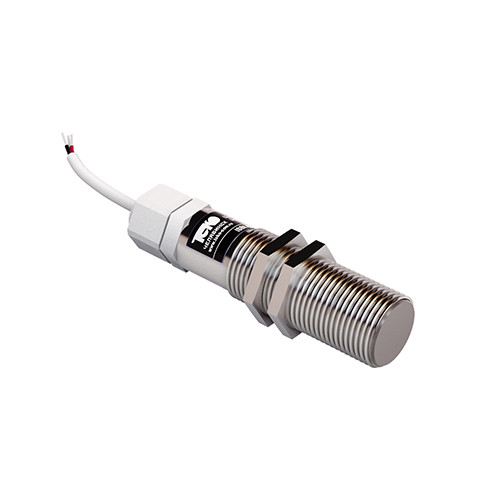

Выключатель индуктивный бесконтактный (датчик) ISBt AG3B8-31P-4-LZ-H-VP-4K предназначен для использования в автомобильном транспорте. ISBt AG3B8-31P-4-LZ-H-VP-4K разработан с учетом требований ГОСТ 28751-90 «Электрооборудование автомобилей. Электромагнитная совместимость. Кондуктивные помехи по цепям питания. Требования и методы испытаний». Датчик предназначен для работы в условиях повышенной вибрации. При приближении к чувствительной поверхности ISBt AG3B8-31P-4-LZ-H-VP-4K объекта воздействия из любого металла происходит демпфирование электромагнитного поля и уменьшение амплитуды колебаний генератора, срабатывает пороговое устройство (триггер) и переключается электронный ключ датчика, который производит коммутацию электрических цепей.
| Характеристики | |
| Размер корпуса, ДxШxДл | M16x1x71,5 |
| Тип монтажа | Встраиваемый |
| Номинальное расстояние срабатывания | 4 мм |
| Способ подключения | Кабель |
| Материал корпуса | ЛС59-1 |
| Диаметр резьбового корпуса | M16 |
| Длина в мм. | 71,5 |
| Тип корпуса | Цилиндрический резьбовой |
| Корпус | диаметр от 16 до 27 мм |
| Максимальный рабочий ток, Imax | 250 мА |
| Диапазон рабочих напряжений, Uраб. | 10...30 В DC |
| Падение напряжения при Imax, Ud | ≤2,5 В |
| Тип контакта / Структура выхода | PNP Замыкающий |
| Частота переключения, Fmax | 850 Гц |
| Присоединение / Подключение | Кабель 3х0,35 кв. мм, L=4м |
| Световая индикация | Есть |
| Комплексная защита | Есть |
| Степень защиты по ГОСТ 14254-96 | IP68 |
| Для жестких условий окружающей среды | для работы в условиях повышенной вибрации |
| Кол-во проводов | 3 |
| Коэффициент пульсаций питающего напряжения | ≤67% |
| Диапазон рабочих температур | -15°С...+105°С |
| Рабочий зазор | 0...3,2 мм |
| Специальное назначение | автотранспортное исполнение |
| Схема подключения | 3х проводный |
