Описание

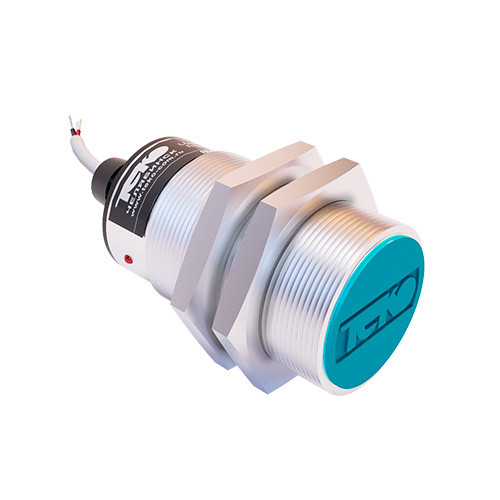

Выключатели индуктивные бесконтактные взрывозащищенные (далее по тексту – выключатели) предназначены для использования в автомобильном транспорте. Выключатель разработан с учетом требований ГОСТ 28751-90 «Электрооборудование автомобилей. Электромагнитная совместимость. Кондуктивные помехи по цепям питания. Требования и методы испытаний». Выключатели обеспечивают бесконтактную коммутацию промышленного оборудования, предназначенного для объектов, опасных по горючим газам или пыли во взрывоопасных зонах согласно ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования», ГОСТ IEC 60079-14-2011.Выключатели относятся к взрывозащищенному электрооборудованию и имеют маркировку взрывозащиты по ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ Р МЭК 60079-18-2012:1Ex mb II T6 Gb X для газовых сред.Ex tb IIIC T85° C G Db X для пылевых сред.Знак «Х» в маркировке взрывозащиты выключателей указывает на специальные условия их безопасного применения. Выключатели должны устанавливаться в местах, где исключена возможность воздействия на их оболочку ударных механических нагрузок. Выключатели обеспечивают непрерывный круглосуточный режим работы. Сертификат соответствия № ЕАЭС RU C-RU.АД07.В.00898/20 от 17.01.2020 г.Принцип действияПри приближении к чувствительной поверхности датчика объекта воздействия из любого металла происходит демпфирование электромагнитного поля и уменьшение амплитуды колебаний генератора, срабатывает пороговое устройство (триггер) и переключается электронный ключ датчика, который производит коммутацию электрических цепей.Взрывозащищенность выключателей обеспечивается выполнением их конструкции в соответствии с общими требованиями по ГОСТ 31610.0-2014, а также видом взрывозащиты «герметизация компаундом «m» по ГОСТ Р МЭК 60079-18-2012 и видом взрывозащиты от воспламенения пыли «t» по ГОСТ Р МЭК 60079-31-2010. Выключатель залит компаундом и имеет неразборную конструкцию, электрическая прочность изоляции электрических цепей относительно корпуса датчика – 500 В.
| Характеристики | |
| Размер корпуса, ДxШxДл | M30x1,5x65 |
| Тип монтажа | Встраиваемый |
| Номинальное расстояние срабатывания | 10 мм |
| Способ подключения | Кабель |
| Материал корпуса | Д16Т |
| Диаметр резьбового корпуса | M30 |
| Длина в мм. | 65 |
| Тип корпуса | Цилиндрический резьбовой |
| Корпус | диаметр от 27 до 50 мм |
| Максимальный рабочий ток, Imax | 400 мА |
| Диапазон рабочих напряжений, Uраб. | 10...30 В DC |
| Падение напряжения при Imax, Ud | ≤2,5 В |
| Тип контакта / Структура выхода | PNP Замыкающий |
| Частота переключения, Fmax | 300 Гц |
| Присоединение / Подключение | Кабель 3х0,34 мм², L=4м. |
| Световая индикация | Есть |
| Комплексная защита | Есть |
| Степень защиты по ГОСТ 14254-96 | IP68 |
| Кол-во проводов | 3 |
| Коэффициент пульсаций питающего напряжения | ≤67% Помехозащищён |
| Диапазон рабочих температур | -45°C...+65°C |
| Рабочий зазор | 0...8 мм |
| Со специальными электрическими параметрами | повышенной помехозащищённости |
| Специальное исполнение | Взрывобезопасное исполнение |
| Специальное назначение | автотранспортное исполнение |
| Схема подключения | 3х проводный |
