Описание

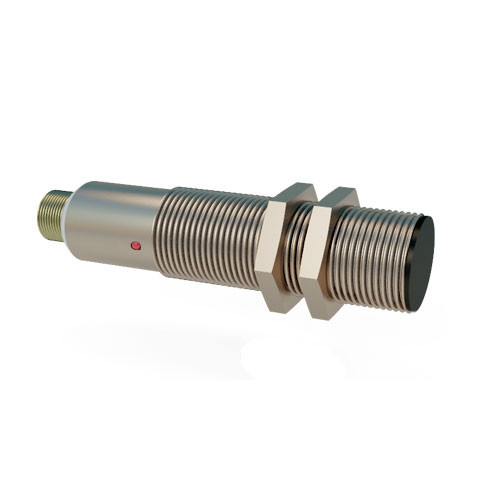

Выключатель индуктивный бесконтактный ВТИЮ.1246.1 предназначен для применения в качестве конечного выключателя. Среда, окружающая датчик - воздух, неагрессивные газы, пары и брызги неагрессивной жидкости. Принцип действия основан на изменении амплитуды колебаний генератора выключателя при внесении в его чувствительную зону металлического объекта воздействия определенного размера. При подаче питания на конечный выключатель в области его чувствительной поверхности образуется изменяющееся магнитное поле, наводящее во внесенном в зону материале вихревые токи, которые приводят к изменению амплитуды колебаний генератора. В результате вырабатывается аналоговый выходной сигнал, величина которого изменяется от расстояния между выключателем и контролируемым предметом. Триггер преобразует аналоговый сигнал в логический, устанавливая уровень переключения и величину гистерезиса.
| Характеристики | |
| Размер корпуса, ДxШxДл | M16x1x61 |
| Тип монтажа | Встраиваемый |
| Номинальное расстояние срабатывания | 4 мм |
| Способ подключения | Разъемно-штекерное |
| Материал корпуса | ЛС59-1 |
| Диаметр резьбового корпуса | M16 |
| Длина в мм. | 61 |
| Тип корпуса | Цилиндрический резьбовой |
| Корпус | диаметр от 8 до 16 мм |
| Максимальный рабочий ток, Imax | 250 мА |
| Диапазон рабочих напряжений, Uраб. | 15...32 В DC |
| Падение напряжения при Imax, Ud | ≤2,5 В |
| Тип контакта / Структура выхода | PNP Замыкающий |
| Частота переключения, Fmax | 850 Гц |
| Присоединение / Подключение | Разъем РС4 |
| Световая индикация | Есть |
| Степень защиты по ГОСТ 14254-96 | IP68 / IP67 |
| Гистерезис | 3...15% |
| Защита от короткого замыкания нагрузки | Есть |
| Защита от переполюсовки | Есть |
| Диапазон рабочих температур | -50°С...+85°С |
| Рабочий зазор | 0...3,2 мм |
| Собственный ток потребления, Io | ≤15 мА |
| Специальное назначение | для военной техники с приемкой 5 |
| Схема подключения | 3х проводный |
