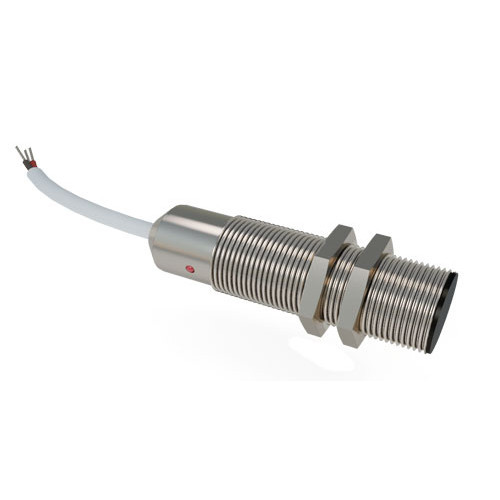

Индуктивный датчик ВТИЮ.1246.1-xxx

Артикул(Код товара): 10193

Консультация и подбор оборудования:

Описание

Выключатель индуктивный бесконтактный ВТИЮ.1246.1 предназначен для применения в качестве конечного выключателя. Среда, окружающая датчик - воздух, неагрессивные газы, пары и брызги неагрессивной жидкости. Принцип действия основан на изменении амплитуды колебаний генератора выключателя при внесении в его чувствительную зону металлического объекта воздействия определенного размера. При подаче питания на конечный выключатель в области его чувствительной поверхности образуется изменяющееся магнитное поле, наводящее во внесенном в зону материале вихревые токи, которые приводят к изменению амплитуды колебаний генератора. В результате вырабатывается аналоговый выходной сигнал, величина которого изменяется от расстояния между выключателем и контролируемым предметом. Триггер преобразует аналоговый сигнал в логический, устанавливая уровень переключения и величину гистерезиса. ВТИЮ.1246.1-ххх, где ххх длина кабеля в дециметрах. Мы так же производим ВТИЮ.1246.1 с разъемом.

Характеристики
Размер корпуса, ДxШxДл	M16x1x61
Тип монтажа	Встраиваемый
Номинальное расстояние срабатывания	4 мм
Способ подключения	Кабель
Материал корпуса	ЛС59-1
Диаметр резьбового корпуса	M16
Длина в мм.	61
Тип корпуса	Цилиндрический резьбовой
Корпус	диаметр от 8 до 16 мм
Максимальный рабочий ток, Imax	250 мА
Диапазон рабочих напряжений, Uраб.	15...32 В DC
Падение напряжения при Imax, Ud	≤2,5 В
Тип контакта / Структура выхода	PNP Замыкающий
Частота переключения, Fmax	850 Гц
Присоединение / Подключение	Кабель ПМВМ 3×0,34
Световая индикация	Есть
Степень защиты по ГОСТ 14254-96	IP68 / IP67
Гистерезис	3...15%
Защита от короткого замыкания нагрузки	Есть
Защита от переполюсовки	Есть
Диапазон рабочих температур	-50°С...+50°С
Рабочий зазор	0...3,2 мм
Собственный ток потребления, Io	≤15 мА
Схема подключения	3х проводный
