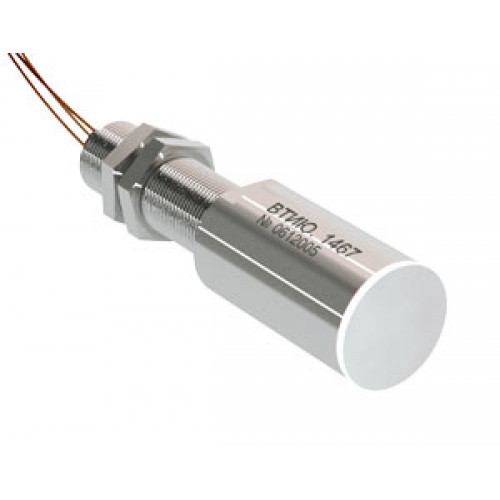

Индуктивный датчик ВТИЮ.1467.1

Артикул(Код товара): 11001

Консультация и подбор оборудования:

Описание

Выключатель индуктивный бесконтактный (датчик) ВТИЮ.1467.1 предназначен для контроля состояния створок и замков водобаков изделия БЕ 200. Выключатель предназначен для коммутации электрических цепей постоянного тока с индуктивной и (или) активной нагрузкой. Принцип действия основан на изменении амплитуды колебаний генератора выключателя при внесении в его чувствительную зону металлического объекта воздействия определенного размера. При подаче питания на конечный выключатель в области его чувствительной поверхности образуется изменяющееся магнитное поле, наводящее во внесенном в зону материале вихревые токи, которые приводят к изменению амплитуды колебаний генератора. В результате вырабатывается аналоговый выходной сигнал, величина которого изменяется в зависимости от расстояния между выключателем и контролируемым объектом. Триггер преобразует аналоговый сигнал в логический, устанавливая уровень переключения и величину гистерезиса.

Характеристики
Размер гладкого корпуса, ДxДл	Ø22x80
Тип монтажа	Встраиваемый
Номинальное расстояние срабатывания	6,2 мм
Способ подключения	Кабель
Материал корпуса	12Х18Н10Т
Диаметр гладкого корпуса	Ø22
Длина в мм.	80
Корпус	диаметр от 16 до 27 мм
Диапазон рабочих напряжений, Uраб.	15...32 В DC
Падение напряжения при Imax, Ud	≤2,5 В
Тип контакта / Структура выхода	PNP Переключающий (NO+NC)
Присоединение / Подключение	БИФМЭЗ-Н 2х0,2 ТУ16-505.945-76 (L=4м)
Степень защиты по ГОСТ 14254-96	IP68
Диапазон рабочих токов, Iраб.	5...400 мА
Защита от короткого замыкания нагрузки	Есть
Защита от переполюсовки	Есть
Диапазон рабочих температур	-55°С...+70°С
Рабочий зазор	0...5 мм
Собственный ток потребления, Io	≤15 мА
Специальное назначение	для военной техники с приемкой 5
Схема подключения	5ти проводный
