Описание

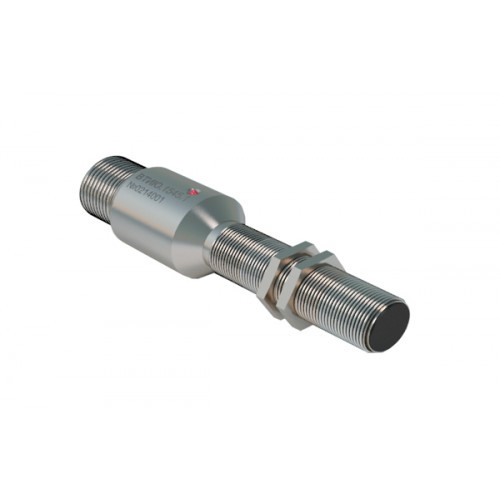

Выключатель индуктивный бесконтактный ВТИЮ.1545.1 предназначен для использования в качестве конечного выключателя на артиллерийской установке АК-176МА (исполнение 01). Выключатель ВТИЮ.1545.1 предназначен для коммутации электрических цепей постоянного тока с индуктивной и (или) активной нагрузками.Принцип действия основан на изменении амплитуды колебаний генератора выключателя при внесении в его чувствительную зону металлического объекта воздействия определенного размера. При подаче питания на конечный выключатель в области его чувствительной поверхности образуется изменяющееся магнитное поле, наводящее во внесенном в зону материале вихревые токи, которые приводят к изменению амплитуды колебаний генератора. В результате вырабатывается аналоговый выходной сигнал, величина которого изменяется в зависимости от расстояния между выключателем и контролируемым объектом. Триггер преобразует аналоговый сигнал в логический, устанавливая уровень переключения и величину гистерезиса.
| Характеристики | |
| Размер корпуса, ДxШxДл | M12x1x80,0 |
| Тип монтажа | Встраиваемый |
| Номинальное расстояние срабатывания | 4 мм |
| Материал корпуса | ЛС59-1 |
| Диаметр резьбового корпуса | M12 |
| Длина в мм. | 80,0 |
| Максимальный рабочий ток, Imax | 250 мА |
| Диапазон рабочих напряжений, Uраб. | 10...32 В DC |
| Падение напряжения при Imax, Ud | ≤2,5 В |
| Тип контакта / Структура выхода | PNP Переключающий |
| Частота переключения, Fmax | 1500 Гц |
| Присоединение / Подключение | Вилка 2РМГ14Б4 |
| Световая индикация | Есть |
| Степень защиты по ГОСТ 14254-96 | IP68 / IP67 |
| Гистерезис | 5 … 30 % (1,2 мм) |
| Защита от короткого замыкания нагрузки | Есть |
| Защита от переполюсовки | Есть |
| Диапазон рабочих температур | -40°С...+55°С |
| Рабочий зазор | 0...3,2 мм |
| Специальное назначение | для военной техники с приемкой 5 |
| Схема подключения | 4х проводный |
