Описание

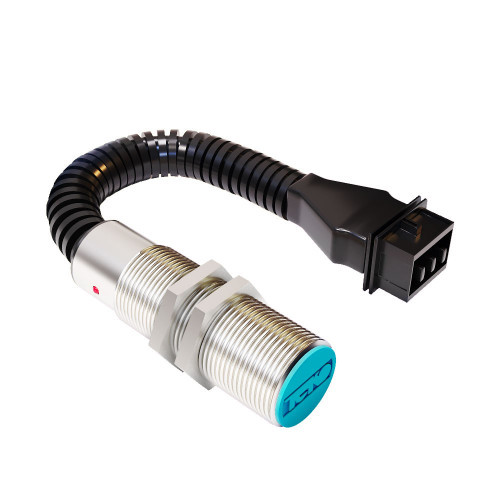

Выключатель индуктивный бесконтактный ВТИЮ.1560 (датчик) предназначен для контроля угла поворота направляющих колёс на угол 13° и 25°. Выключатель разработан с учётом требований ГОСТ 28751-90 "Электрооборудование автомобилей. Элеткромагнитная совместимость. Кондуктивные помехи по цепям питания. Требования и методы испытаний". Датчик может эксплуатироваться в условиях повышенной вибрации. При приближении к чувствительной зоне датчика (сенсора) объекта воздействия из любого металла происходит демпфирование электромагнитного поля, амплитуда колебаний генератора уменьшается, срабатывает пороговое устройство (триггер) и электронный ключ датчика переключается.
| Характеристики | |
| Размер корпуса, ДxШxДл | M18x1x60 |
| Тип монтажа | Встраиваемый |
| Номинальное расстояние срабатывания | 5 мм |
| Способ подключения | Разъемно-штекерное |
| Материал корпуса | ЛС59-1 |
| Диаметр резьбового корпуса | M18 |
| Длина в мм. | 60 |
| Тип корпуса | Цилиндрический резьбовой |
| Корпус | диаметр от 16 до 27 мм |
| Максимальный рабочий ток, Imax | 300 мА |
| Диапазон рабочих напряжений, Uраб. | 9...16 В DC |
| Падение напряжения при Imax, Ud | ≤2,5 В |
| Тип контакта / Структура выхода | NPN Замыкающий |
| Частота переключения, Fmax | 600 Гц |
| Присоединение / Подключение | Автомобильный соединитель |
| Световая индикация | Есть |
| Комплексная защита | Есть |
| Степень защиты по ГОСТ 14254-96 | IP68 |
| Для жестких условий окружающей среды | для работы в условиях повышенной вибрации |
| Диапазон рабочих температур | -45°C...+65°C |
| Рабочий зазор | 0...4 мм |
| Со специальными электрическими параметрами | с открытым коллектором |
| Специальное назначение | автотранспортное исполнение |
| Схема подключения | 3х проводный |
