Описание

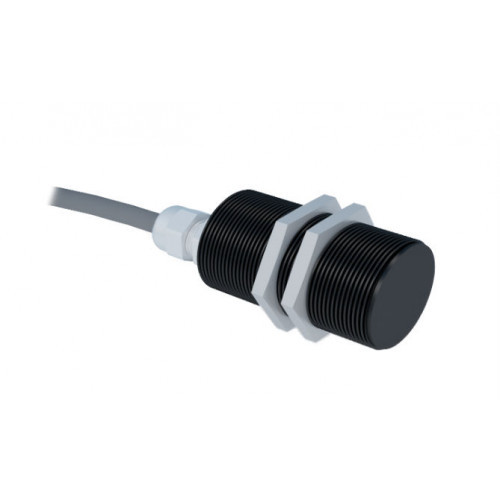

Выключатель индуктивный бесконтактный (датчик) ВТИЮ.1806-5 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах. Выключатель имеет повышенную защищенность от электромагнитных полей за счёт наличия внутренней экранировки печатного узла и применения кабеля с экранирующей оплёткой. Возможность встраивания в металл обеспечивается стальной оболочкой магнитной системы внутри пластикового корпуса. ВТИЮ.1806-5 обладает повышенной вибростойкостью и ударопрочностью. Выключатель имеет повышенную помехозащищённость по питающему напряжению. При приближении к чувствительной поверхности ВТИЮ.1806-5 любого металла происходит демпфирование электромагнитного поля и уменьшение амплитуды колебаний генератора, срабатывает пороговое устройство и формируется сигнал, переключающий электронный ключ датчика, который производит коммутацию электрических цепей.
| Характеристики | |
| Размер корпуса, ДxШxДл | M30x1,5x55 |
| Тип монтажа | Встраиваемый |
| Способ подключения | Кабель |
| Материал корпуса | Полиамид |
| Диаметр резьбового корпуса | M30 |
| Длина в мм. | 55 |
| Напряжение питания, Uраб. | 10...30 В DC |
| Корпус | диаметр от 27 до 50 мм |
| Тип контакта / Структура выхода | Нормально разомкнутый (NO) |
| Частота переключения, Fmax | 300 Гц |
| Присоединение / Подключение | Кабель ПМВ Эа-МБ 3х0,34 кв. мм, L=5м |
| Комплексная защита | Есть |
| Степень защиты по ГОСТ 14254-96 | IP68 |
| Для жестких условий окружающей среды | для работы в условиях повышенной вибрации |
| Индикация срабатывания | Есть |
| Коэффициент пульсаций питающего напряжения, % | ≤67% |
| Номинальный зазор (Сталь 35) | 10 мм |
| Падение напряжения при Iраб | ≤2,5В |
| Диапазон рабочих температур | -15°С...+80°С |
| Рабочий зазор | 0...8 мм |
| Рабочий ток, Iраб. | ≤400 мА |
| Со специальными электрическими параметрами | повышенной помехозащищённости |
