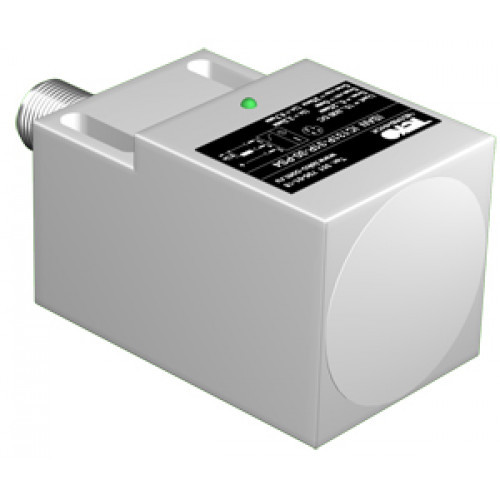

Индуктивный преобразователь перемещения ISAN IC131P-31P-25-PS4

Артикул(Код товара): 7102

Консультация и подбор оборудования:

Описание

Индуктивный преобразователь перемещения ISAN IC131P-31P-25-PS4 предназначен для преобразования бесконтактного воздействия объекта в аналоговый электрический сигнал для управления исполнительными устройствами. Приближение металлического объекта к чувствительной поверхности датчика вызывает плавное уменьшение выходного напряжения датчика. Характеристика датчика имеет линейный участок, в пределах которого изменение выходного сигнала пропорционально перемещению объекта. Данное изделие не является метрологическим прибором.

Характеристики
Размер прямоугольного корпуса, ДлxВxШ	40x40x63
Тип монтажа	Невстраиваемый
Способ подключения	Разъемно-штекерное
Материал корпуса	Полиамид
Тип корпуса	Прямоугольный
Линейная зона рабочего зазора, мм	6...22
Нелинейность	≤5%
Диапазон рабочих напряжений, Uраб.	15...30 В DC
Номинальное напряжение питания, Uном.	24 В
Тип контакта / Структура выхода	PNP Аналоговый
Присоединение / Подключение	Соединитель S19-S25
Световая индикация	Есть
Степень защиты по ГОСТ 14254-96	IP67
Выходное напряжение, Uа: S=0мм	≤1,5 В
Выходное напряжение, Uа: Sлин.=max	8,7 +/- 0,3 В
Выходное напряжение, Uа: Sлин.=min	2,2 +/- 0,3 В
Выходное напряжение, Uа: Sраб.=max	≥10 В
Защита от переполюсовки	Есть
Кол-во проводов	3
Максимальная скорость изменения напряжения на нагрузке	2,5 В/мс
Диапазон рабочих температур	-15°С...+70°С
Рабочий зазор	4...25
Решение специальных задач	Индуктивные преобразователи перемещения
Сопротивление нагрузки	≥4,7 кОм
Схема подключения	3х проводный
Температурный дрейф зазора	+/- 5%
Уровень логической единицы, не менее	≤10%
