Описание

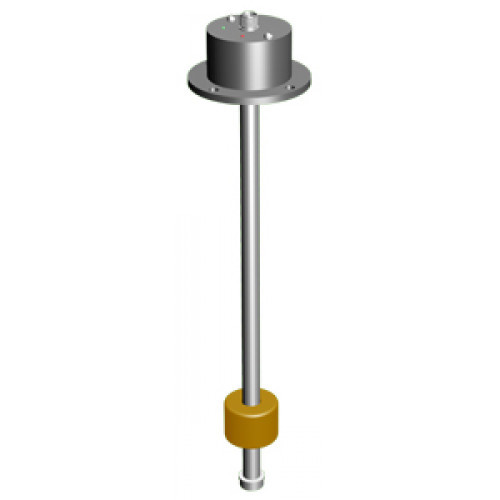

Датчик уровня Zсм.000-21 предназначен для контроля уровня жидкости и управления исполнительными устройствами. Датчик предназначен для работы во взрывобезопасной среде, не содержащей агрессивных жидкостей, газов и паров в концентрациях, приводящих к коррозии металлов. По способу защиты от поражения электрическим током датчики соответствуют классу I по ГОСТ Р МЭК 536. Датчик обеспечивает замыкание контактов геркона | уровня (контакты №№ 2 и 4 на схеме подключения) при уровне жидкости выше или равном верхнему контролируемому уровню, замыкание контактов геркона || уровня (контакты №№ 1 и 3) при уровне жидкости ниже или равном нижнему контролируемому уровню.
| Характеристики | |
| Способ подключения | Разъемно-штекерное |
| Материал корпуса | Д16Т |
| Тип корпуса | Поплавковый |
| Присоединение / Подключение | Соединитель S19, S20 |
| Световая индикация | Есть |
| Длина выключателя, мм | 375 |
| Измерение | Дискретное (пороговое) |
| Коммутируемое напряжение, Uраб. | 10...30 В DC |
| Коммутируемый ток, Iраб. | 0,01...0,5 А |
| Максимальный уровень (для поплавковых датчиков) | до 0,5 м |
| Величина контролируемого уровня L, мм | 75 |
| Плотность жидкости, при которой точность контроля уровня не хуже | 1000 кг/куб. м |
| Принцип измерения | Поплавковый (магниточувствительный) |
| Диапазон рабочих температур | -25°С...+90°С |
| Способ установки | В контакте со средой |
| Схема подключения | 4х проводный |
| Тип датчика | Поплавковый |
| Функция выходного сигнала (2) | НО Замыкающий |
| Величина контролируемого уровня L2, мм | 300 |
| Число уровней (для поплавковых датчиков) | 2 |
