Описание

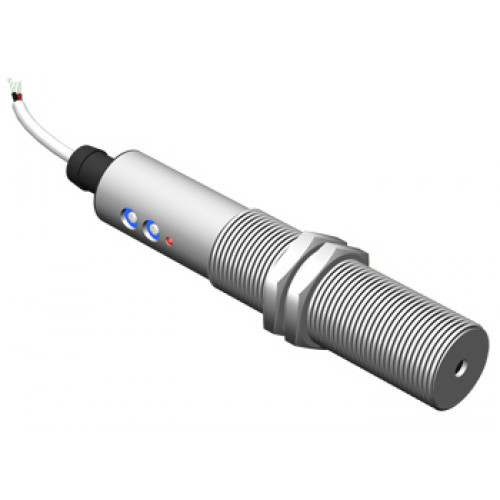

Выключатель (датчик) OSH AF47A5-43P-LZ предназначен для контроля горячего объекта. Инфракрасное излучение от горячего объекта преобразуется датчиком в напряжение (Uт), уровень которого пропорционален температуре объекта. Это напряжение (Uт) сравнивается в датчике с регулируемым напряжением (Uк), которое эквивалентно установленному температурному порогу. Когда температура объекта превышает температурный порог, напряжение (Uт) становится выше (Uк). Это приводит к изменению состояния ключей на выходе датчика: - нормально разомкнутые контакты - замыкаются; - нормально замкнутые контакты - размыкаются; - индикатор меняет цвет на красный. Датчик может использоваться как для контроля превышения температуры горячего объекта выше установленного температурного порога, так и для контроля понижения температуры горячего объекта ниже температурного порога.
| Характеристики | |
| Размер корпуса, ДxШxДл | M18x1x110 |
| Способ подключения | Кабель |
| Материал корпуса | Д16Т |
| Диаметр резьбового корпуса | M18 |
| Длина в мм. | 110 |
| Тип корпуса | Цилиндрический резьбовой |
| Корпус | M18x1 |
| Максимальный рабочий ток, Imax | 250 мА |
| Диапазон рабочих напряжений, Uраб. | 12...30 В DC |
| Тип контакта / Структура выхода | PNP Переключающий |
| Присоединение / Подключение | Кабель ПМВ 5х0,25 кв. мм |
| Световая индикация | Есть |
| Степень защиты по ГОСТ 14254-96 | IP65 |
| Дальность действия | 0,5...10 м |
| Диапазон регулировки контролируемой температуры | +500°С...+1250°С |
| Допустимая освещенность окружающей среды | 3000 Люкс |
| Задержка включения / отключения, не более | 0,5 с |
| Защита от короткого замыкания | Есть |
| Защита от переполюсовки | Есть |
| Диапазон рабочих температур | -15°С...+65°С |
| Регулировка чувствительности | с регулировкой |
| Собственный ток потребления, Io | ≤25 мА |
| Спектр излучения | инфракрасный |
| Схема подключения | 4х проводный |
| Тип выключателя | Датчик горячего металла |
| Угол визирования | 15° |
