Описание

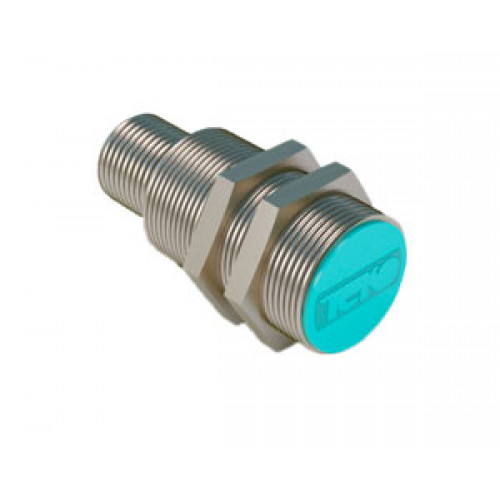

Датчик индуктивный бесконтактный особовзрывобезопасный ISB BC41B-5-N-S4 предназначен: - для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством; - для применения в качестве элементов автоматизированных систем управления технологическими процессами; Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты PO Ex ia ma I Ma*/ 0Ex ia ma ||C T6 Ga*, должен подключаться к сертифицированной электрической цепи уровня “ia” для взрывоопасных смесей категории | согласно ГОСТ Р МЭК 60079-11-2010 или группы ||C и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ 30852.13-2002 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах".. Сертификат соответствия № РОСС RU. МН04.В01226 от 17.08.12; Разрешение Гостехнадзора России №РРС 00-049207 от 19.10.12.
| Характеристики | |
| Размер корпуса, ДxШxДл | M18x1x37 |
| Тип монтажа | Встраиваемый |
| Номинальное расстояние срабатывания | 5 мм |
| Способ подключения | Разъемно-штекерное |
| Материал корпуса | ЛС59-1 |
| Диаметр резьбового корпуса | M18 |
| Длина в мм. | 37 |
| Корпус | M18x1 |
| Диапазон рабочих напряжений, Uраб. | 7,7...9 В DC |
| Номинальное напряжение питания, Uном. | 8,2 В DC |
| Тип контакта / Структура выхода | размыкающий контакт |
| Частота переключения, Fmax | 600 Гц |
| Присоединение / Подключение | Соединитель S19-2; S20-2 |
| Степень защиты по ГОСТ 14254-96 | IP67 |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Выходной ток на включение | ≥1,8 мА |
| Выходной ток на отключение | ≤1,5 мА |
| Выходной ток с демпфированным генератором | 0,1...1,0 мА |
| Выходной ток с недемпфированным генератором | 2,2...6,0 мА |
| Гистерезис | ≤15% |
| Добавочное сопротивление между выключателем и усилителем | 0...50 Ом |
| Кол-во проводов | 2 |
| Номинальное входное сопротивление согласующего усилителя (1) | 1000 Ом |
| Пульсация питающих напряжений | ≤10% |
| Диапазон рабочих температур | -25°С...+75°С |
| Рабочий зазор | 0...4 мм |
| Собственная емкость выключателя | ≤30 нФ |
| Специальное исполнение | Взрывобезопасное исполнение |
| Схема подключения | 2х проводный |
| Тип датчика | Индуктивный |
