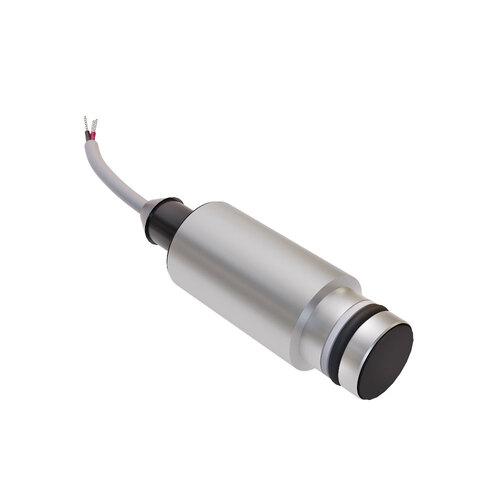

Взрывозащищенный (взрывобезопасный) датчик ISB WF63A8-3-N-1-C2-20

Артикул(Код товара): 6315

Консультация и подбор оборудования:

Позвонить Онлайн-заявка

Описание

Датчик индуктивный бесконтактный особовзрывобезопасный ISB WF63A8-3-N-1-C2-20 предназначен:- для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством;- для применения в качестве элементов автоматизированных систем управления технологическими процессами;Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты 1Ex ia ma IIC T4 Gb X, должен подключаться к сертифицированной электрической цепи уровня “ia” группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)”.Сертификат соответствия № ТС RU C-RU.МН04.В.00266.

Характеристики
Размер гладкого корпуса, ДxДл	Ø19x60
Тип монтажа	Встраиваемый
Номинальное расстояние срабатывания	3 мм
Способ подключения	Кабель
Материал корпуса	Д16Т
Диаметр гладкого корпуса	Ø19
Длина в мм.	60
Корпус	Диаметр 19
Диапазон рабочих напряжений, Uраб.	7,7...9 В DC
Номинальное напряжение питания, Uном.	8,2 В DC
Тип контакта / Структура выхода	размыкающий контакт
Частота переключения, Fmax	500 Гц
Присоединение / Подключение	Кабель 2х0,34 кв. мм: L=20м
Степень защиты по ГОСТ 14254-96	IP68
Входное сопротивление согласующего усилителя	500...1000 Ом
Выходной ток на включение	≥1,8 мА
Выходной ток на отключение	≤1,5 мА
Выходной ток с демпфированным генератором	0,1...1,0 мА
Выходной ток с недемпфированным генератором	2,2...6,0 мА
Гистерезис	≤15%
Для жестких условий окружающей среды	для работы в среде высокого давления
Добавочное сопротивление между выключателем и усилителем	0...50 Ом
Кол-во проводов	2
Максимальное давление	1,0 МПа (10 кг/см²)
Номинальное входное сопротивление согласующего усилителя (1)	1000 Ом
Пульсация питающих напряжений	≤10%
Диапазон рабочих температур	-60°С...+90°С
Рабочий зазор	0...2,4 мм
Специальное исполнение	Взрывобезопасное исполнение
Схема подключения	2х проводный
Тип датчика	Индуктивный
