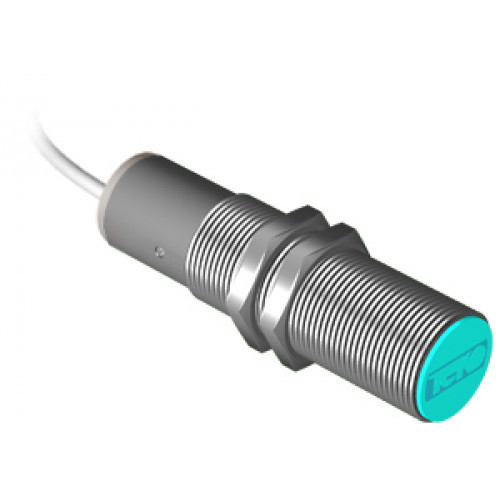

Ёмкостный датчик уровня CSB A41A5-02G-6-L

Артикул(Код товара): 6585

Консультация и подбор оборудования:

Описание

Выключатель ёмкостный бесконтактный (датчик) CSB A41A5-02G-6-L предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах. Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики
Размер корпуса, ДxШxДл	M18x1x72,5
Тип монтажа	Встраиваемый
Номинальное расстояние срабатывания	6 мм
Способ подключения	Кабель
Материал корпуса	Д16Т
Диаметр резьбового корпуса	M18
Длина в мм.	72,5
Корпус	M18x1
Диапазон рабочих напряжений, Uраб.	20...250 В AC
Остаточный ток	≤2,5 мА
Тип контакта / Структура выхода	Размыкающий
Частота переключения, Fmax	25 Гц
Присоединение / Подключение	Кабель 3х0,34 кв. мм
Заземляющий вывод	Есть
Степень защиты по ГОСТ 14254-96	IP65
Гистерезис	5...20%
Измерение	Дискретное (пороговое)
Индикация состояния выходного ключа	Есть
Кол-во проводов	3
Максимальный ток, Imax при t=20 мс	3 A f=1 Гц
Падение напряжения при Iраб	≤5В
Принцип измерения	Ёмкостный
Диапазон рабочих температур	-25°С...+75°С
Рабочий зазор	0...4,8 мм
Рабочий ток, Iраб.	5...250 мА
Схема подключения	2х проводный
Функция выходного сигнала (2)	НЗ Размыкающий
