Описание

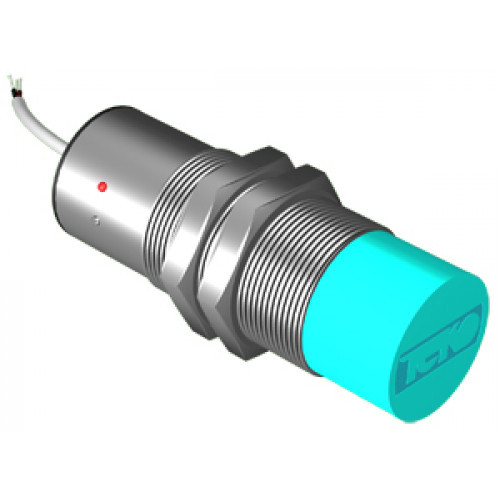

Выключатель ёмкостный бесконтактный (датчик) CSN E81A5-11G-20-LZ предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах. Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.
| Характеристики | |
| Возможные замены | 030-WS-5-L, Autonics CR30-15AO |
| Размер корпуса, ДxШxДл | M30x1,5x93 |
| Тип монтажа | Невстраиваемый |
| Номинальное расстояние срабатывания | 20 мм |
| Способ подключения | Кабель |
| Материал корпуса | Д16Т |
| Диаметр резьбового корпуса | M30 |
| Длина в мм. | 93 |
| Тип корпуса | Цилиндрический резьбовой |
| Корпус | M30х1,5 |
| Диапазон рабочих напряжений, Uраб. | 20...250 В / 20...320 В AC/DC |
| Остаточный ток | ≤5 мА |
| Падение напряжения при Imax, Ud | ≤5 В |
| Тип контакта / Структура выхода | Замыкающий |
| Частота переключения, Fmax | 25 Гц |
| Присоединение / Подключение | Кабель 3х0,34 кв. мм |
| Заземляющий вывод | Есть |
| Световая индикация | Есть |
| Комплексная защита | Есть |
| Степень защиты по ГОСТ 14254-96 | IP65 |
| Гистерезис | 5...20% |
| Измерение | Дискретное (пороговое) |
| Кол-во проводов | 3 |
| Максимальный ток, Imax при t=20 мс | 3 A f=1 Гц |
| Принцип измерения | Ёмкостный |
| Диапазон рабочих температур | -25°С...+75°С |
| Рабочий зазор | 0...16 мм |
| Рабочий ток, Iраб. | 10...500 мА |
| Схема подключения | 2х проводный |
| Функция выходного сигнала (2) | НО Замыкающий |
