Описание

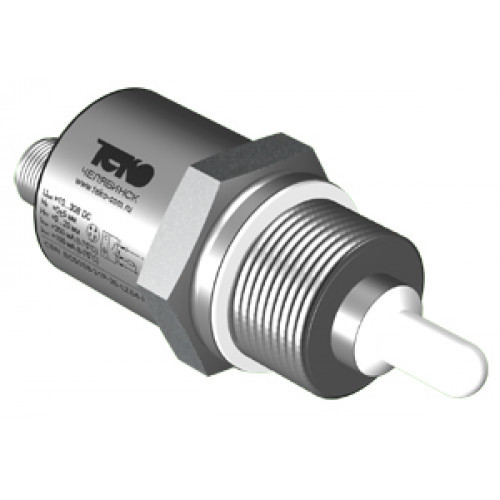

Выключатель емкостный бесконтактный (датчик) предназначен для контроля и регулирования уровня жидкостей с диэлектрической проницаемостью e>20 (вода, водные растворы, спирт, кислоты, щелочи, растворители, СОЖ, сточные воды, другие нейтральные и химически агрессивные жидкости) и коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях и системах. Датчики предназначены для работы во взрывобезопасной среде. Датчик имеет чувствительную поверхность, при погружении которой в контролируемую среду срабатывает пороговое устройство и формируется соответствующий выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.
| Характеристики | |
| Размер корпуса, ДxШxДл | M27x1,5x106 |
| Тип монтажа | Невстраиваемый |
| Способ подключения | Разъемно-штекерное |
| Материал корпуса | 12Х18Н10Т |
| Диаметр резьбового корпуса | M27 |
| Длина в мм. | 106 |
| Корпус | M27x1,5 |
| Диапазон рабочих напряжений, Uраб. | 10...30 В DC |
| Падение напряжения при Imax, Ud | ≤2,5 В |
| Тип контакта / Структура выхода | PNP Переключающий |
| Присоединение / Подключение | Соединитель S19-S25, S251-S255 |
| Световая индикация | Есть |
| Комплексная защита | Есть |
| Степень защиты по ГОСТ 14254-96 | IP68 / IP67 |
| Гистерезис | 3...15% |
| Длина чувствительной поверхности L, мм | 25 мм |
| Задержка срабатывания | 1±0,2 c |
| Измерение | Дискретное (пороговое) |
| Максимальное давление со стороны чувств. поверхности | 0,15 MПа |
| Материал чувствительной поверхности | Фторопласт |
| Принцип измерения | Ёмкостный |
| Диапазон рабочих температур | -15°С...+105°С |
| Рабочий ток, Iраб. При t | 250 мА |
| Рабочий ток, Iраб. При t>75°C | 150 мА |
| Схема подключения | 4х проводный |
| Уровень срабатывания, Hr (вода) | 0 ± 5 мм |
| Уровень срабатывания, Hr1 (вода) | 0...20 мм |
| Функция выходного сигнала (2) | ИЛИ Переключающий |
