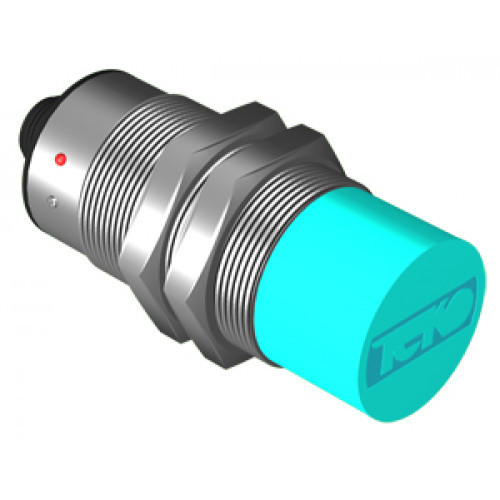

Ёмкостный датчик уровня CSN EC8A5-32N-20-LZS4-C

Артикул(Код товара): 6473

Консультация и подбор оборудования:

Описание

Выключатель ёмкостный бесконтактный (датчик) CSN EC8A5-32N-20-LZS4-C предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах. Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики
Размер корпуса, ДxШxДл	M30x1,5x82
Тип монтажа	Невстраиваемый
Номинальное расстояние срабатывания	20 мм
Способ подключения	Разъемно-штекерное
Материал корпуса	Д16Т
Диаметр резьбового корпуса	M30
Длина в мм.	82
Тип корпуса	Цилиндрический резьбовой
Корпус	M30х1,5
Максимальный рабочий ток, Imax	400 мА
Диапазон рабочих напряжений, Uраб.	10...30 В DC
Падение напряжения при Imax, Ud	≤2,5 В
Тип контакта / Структура выхода	NPN Размыкающий
Частота переключения, Fmax	150 Гц
Присоединение / Подключение	Соединитель S19, S20
Световая индикация	Есть
Комплексная защита	Есть
Степень защиты по ГОСТ 14254-96	IP65
Гистерезис	3...15%
Измерение	Дискретное (пороговое)
Кол-во проводов	3
Принцип измерения	Ёмкостный
Диапазон рабочих температур	-45°C...+65°C
Рабочий зазор	0...16 мм
Схема подключения	3х проводный
Функция выходного сигнала (2)	НЗ Размыкающий
