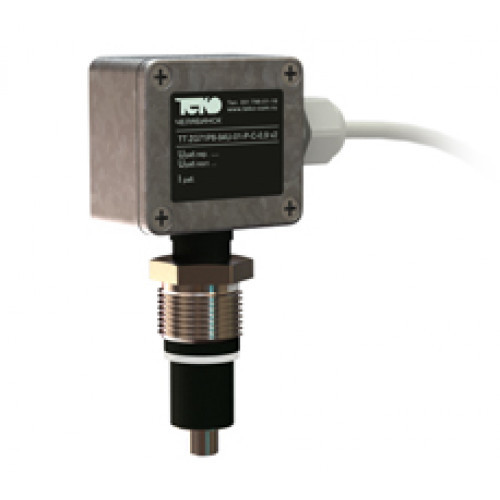

Датчик реле-температуры TT ZG71P8-94U-06-P-C-0,9

Артикул(Код товара): 6336

Консультация и подбор оборудования:

Описание

Датчик - реле температуры TT ZG71P8-94U-06-P-C-0,9 предназначен для управления системами поддержания температуры (не ниже 3ºС) в рабочих средах при пониженных температурах окружающей среды посредством подключения нагревателей. Датчик - реле температуры имеет в своем составе два независимых реле. Принцип действия: При снижении температуры контролируемой среды до 8°C подается управляющее напряжение на обмотку реле №1, при этом замыкаются контакты реле, подключенные к чёрному и красному проводам. При повышении температуры контролируемой среды до 12°C размыкаются контакты реле №1, подключенные к чёрному и красному проводам. При снижении температуры контролируемой среды до 15°C подается управляющее напряжение на обмотку реле №2, при этом замыкаются контакты реле, подключенные к белому и зелёному проводам. При повышении температуры контролируемой среды до 21°C размыкаются контакты реле №2, подключенные к белому и зелёному проводам.

Характеристики
Способ подключения	Кабель 6x0,5 кв. мм; L=0,9 м
Материал корпуса	Алюминиевый сплав
Напряжение питания, Uраб.	18...30 В DC
Степень защиты по ГОСТ 14254-96	IP68
Габариты устройства, мм	64x136x35
Коэффициент пульсаций питающего напряжения	≤15%
Максимальная активная мощность (коммутируемая каждым из реле) пр	1000 Вт
Максимальное коммутируемое напряжение каждым реле	переменный ток 250 В AC / постоянный ток 60 В DC
Максимальный коммутируемый рабочий ток каждым реле	переменный ток 5A AC / постоянный ток 3A DC
Материал головки погружной части	Сталь 12X18H10T
Материал погружной части	Tekamid 66
Наличие защиты от переполюсовки	Есть
Порог включения реле №1	+8°C
Порог включения реле №2	+15°C
Порог отключения реле №1	+12°C
Порог отключения реле №2	+21°C
Диапазон рабочих температур	-50°C...+110°C
Собственная потребляемая мощность, не более	3 Вт
Точность порогов включения и выключения	±2°C
