Описание

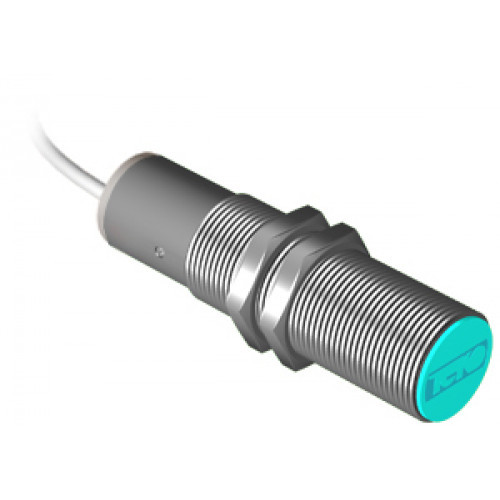

Выключатель ёмкостный бесконтактный (датчик) CSB A41A5-31N-6-LZ предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях,станках и системах. Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.
| Характеристики | |
| Возможные замены | Индукция Е02-NO-NPN, МЕГА-К ВБ1.18М.75.5.2.1.К, Carlo Gavazzi CA18CLF08NA |
| Размер корпуса, ДxШxДл | M18x1x72,5 |
| Тип монтажа | Встраиваемый |
| Номинальное расстояние срабатывания | 6 мм |
| Способ подключения | Кабель |
| Материал корпуса | Д16Т |
| Диаметр резьбового корпуса | M18 |
| Длина в мм. | 72,5 |
| Тип корпуса | Цилиндрический резьбовой |
| Корпус | M18x1 |
| Диапазон рабочих напряжений, Uраб. | 10...30 В DC |
| Падение напряжения при Iраб, Ud (1) | ≤2,5 В |
| Тип контакта / Структура выхода | NPN Замыкающий |
| Частота переключения, Fmax | 100 Гц |
| Присоединение / Подключение | Кабель 3х0,34 кв. мм |
| Световая индикация | Есть |
| Комплексная защита | Есть |
| Степень защиты по ГОСТ 14254-96 | IP65 |
| Гистерезис | 3...15% |
| Кол-во проводов | 3 |
| Максимальный рабочий ток, Iраб. | 400 мА |
| Диапазон рабочих температур | -25°С...+75°С |
| Рабочий зазор | 0...4,8 мм |
| Схема подключения | 3х проводный |
