Описание

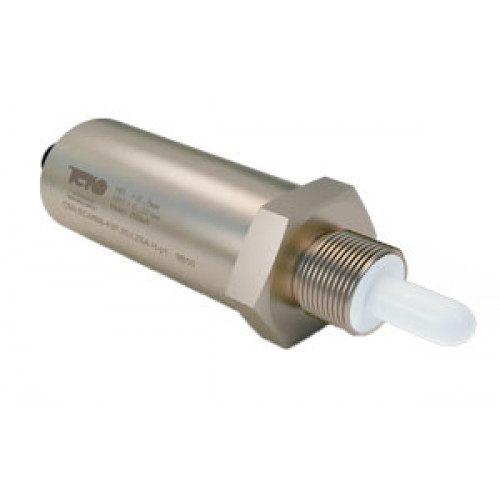

Выключатель ёмкостный бесконтактный (датчик) CSN EC48B8-43P-20-LZS4-H-P1 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах. Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. При приближении к чувствительной поверхности жидкости (сыпучих материалов) увеличивает емкость между электродами конденсатора, что вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.
| Характеристики | |
| Размер корпуса, ДxШxДл | G1/2x112 |
| Тип монтажа | Невстраиваемый |
| Способ подключения | Разъемно-штекерное |
| Материал корпуса | ЛС59-1 |
| Диаметр резьбового корпуса | G1/2 |
| Длина в мм. | 112 |
| Тип корпуса | Цилиндрический |
| Корпус | G1/2 |
| Диапазон рабочих напряжений, Uраб. | 10...30 В DC |
| Тип контакта / Структура выхода | PNP Переключающий |
| Присоединение / Подключение | Соединитель S19, S20 |
| Световая индикация | Есть |
| Комплексная защита | Есть |
| Степень защиты по ГОСТ 14254-96 | IP68 / IP65 |
| Гистерезис | 3...15% |
| Длина чувствительной поверхности L | 20 мм |
| Кол-во проводов | 4 |
| Максимальное давление со стороны чувств. поверхности | 0,15 MПа |
| Материал чувствительной поверхности | Фторопласт |
| Диапазон рабочих температур | -15°С...+105°С |
| Рабочий зазор | 0...4 мм |
| Рабочий ток, Iраб. При t | ≤ 250 мА |
| Рабочий ток, Iраб. При t>75°C | ≤ 150 мА |
| Схема подключения | 4х проводный |
| Уровень срабатывания, Hr (вода) | 0 ± 5 мм |
| Уровень срабатывания, Hr1 (вода) | 0...20 мм |
