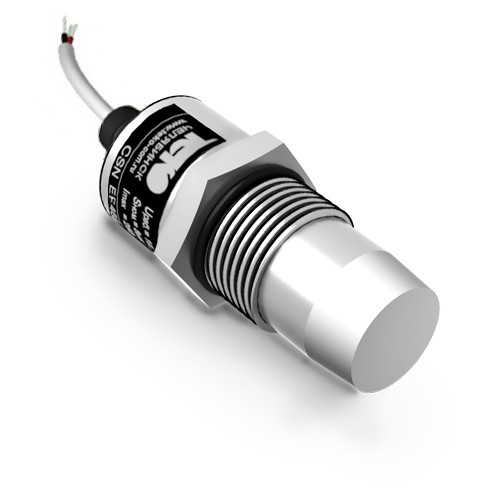

Емкостный датчик CSN EF46B8-32P-8-LZ-C-P1

Артикул(Код товара): 6743

Консультация и подбор оборудования:

Описание

Выключатель емкостный бесконтактный (датчик) CSN EF46B8-32P-8-LZ-C-P1предназначен для контроля уровня сыпучих веществ и жидкостей с диэлектрической проницаемостью ε ≥ 2 (масло, вода, водные растворы, антифриз, спирт) и коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях и системах. Датчик предназначен для работы во взрывобезопасной среде, не содержащей агрессивных газов и паров в концентрациях, приводящих к коррозии металлов. Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики
Размер корпуса, ДxШxДл	G3/4-Bx86
Тип монтажа	Невстраиваемый
Номинальное расстояние срабатывания	8 мм
Способ подключения	Кабель
Материал корпуса	ЛС59-1
Диаметр резьбового корпуса	G3/4-B
Длина в мм.	86
Тип корпуса	Цилиндрический резьбовой
Корпус	G3/4
Диапазон рабочих напряжений, Uраб.	10...30 В DC
Падение напряжения при Iраб, Ud (1)	≤2,5 В
Тип контакта / Структура выхода	PNP Размыкающий
Частота переключения, Fmax	0,5 Гц
Присоединение / Подключение	Кабель 3х0,34 кв. мм
Световая индикация	Есть
Комплексная защита	Есть
Степень защиты по ГОСТ 14254-96	IP68 / IP65
Гистерезис	3...15%
Задержка срабатывания	2,0±0,5 c
Кол-во проводов	3
Максимальное давление со стороны чувств. поверхности	0,15 MПа
Материал чувствительной поверхности	Фторопласт
Диапазон рабочих температур	-45°C...+65°C
Рабочий зазор	0...6,4 мм
Рабочий ток, Iраб.	≤250 мА
Схема подключения	3х проводный
