Описание

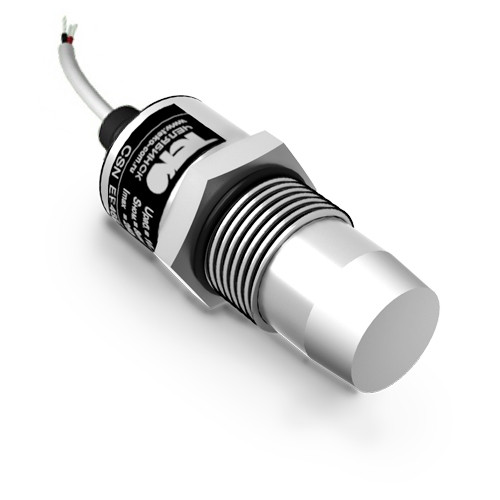

Выключатель ёмкостный бесконтактный (датчик) CSN EF46B8-32P-8-LZ-H-P1 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах. Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.
| Характеристики | |
| Размер корпуса, ДxШxДл | G3/4-Bx86 |
| Тип монтажа | Невстраиваемый |
| Номинальное расстояние срабатывания | 8 мм |
| Способ подключения | Кабель |
| Материал корпуса | ЛС59-1 |
| Диаметр резьбового корпуса | G3/4-B |
| Длина в мм. | 86 |
| Тип корпуса | Цилиндрический резьбовой |
| Корпус | G3/4 |
| Диапазон рабочих напряжений, Uраб.2 | 10...30 В DC |
| Падение напряжения при Iраб, Ud (1) | ≤2,5 В |
| Тип контакта / Структура выхода | PNP Размыкающий |
| Частота переключения, Fmax | 0,5 Гц |
| Присоединение / Подключение | Кабель 3х0,34 кв. мм |
| Световая индикация | Есть |
| Комплексная защита | Есть |
| Степень защиты по ГОСТ 14254-96 | IP68 / IP65 |
| Гистерезис | 3...15% |
| Кол-во проводов | 3 |
| Максимальное давление со стороны чувств. поверхности | 0,15 MПа |
| Диапазон рабочих температур | -15°С...+105°С |
| Рабочий зазор | 0...6,4 мм |
| Рабочий ток, Iраб. При t | 250 мА |
| Рабочий ток, Iраб. При t>75°C | 150 мА |
| Схема подключения | 3х проводный |
