Описание

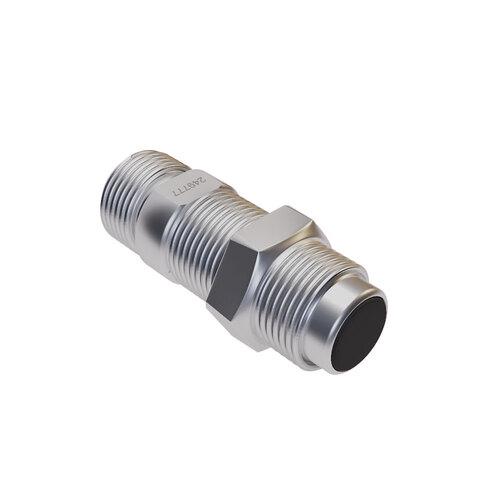

Выключатель ISB WBC22A8-1,5-N-S4-1 имеет чувствительную поверхность, предназначенную для контроля положения металлических объектов. При приближении к чувствительной поверхности выключателя любого металла ток выключателя уменьшается пропорционально расстоянию между выключателем и объектом воздействия.Взрывозащищенность ISB WBC22A8-1,5-N-S4-1 обеспечивается взрывозащитой видов «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014 и «герметизация компаундом «m» по ГОСТ Р МЭК 60079-18-2012.Выключатели имеют следующую маркировку взрывозащиты:- 1Ex ia ma IIC T6 Gb XВзрывозащищенность обеспечивается следующими мерами:- питание выключателей осуществляется от сертифицированной искробезопасной цепи уровня «ia» для взрывоопасных смесей категории II согласно ГОСТ 31610.11-2014 от связанного электрооборудования с маркировкой взрывозащиты [Ex ia Ga]IICX;- выключатель залит компаундом и имеет неразборную конструкцию, электрическая прочность изоляции искробезопасных цепей относительно корпуса датчика – 500В.Конструкция ISB WBC22A8-1,5-N-S4-1 отвечает всем относящимся к ним требованиям ГОСТ 31610.0-2014.
| Характеристики | |
| Размер корпуса, ДxШxДл | M12x1x41 |
| Тип монтажа | Встраиваемый |
| Номинальное расстояние срабатывания | 1,5 мм |
| Способ подключения | Разъемно-штекерное |
| Материал корпуса | Д16Т |
| Диаметр резьбового корпуса | M12 |
| Длина в мм. | 41 |
| Корпус | M12x1 |
| Диапазон рабочих напряжений, Uраб. | 7,7…9,0 В DC |
| Номинальное напряжение питания, Uном. | 8,2 В DC |
| Тип контакта / Структура выхода | размыкающий контакт |
| Частота переключения, Fmax | 1000 Гц |
| Присоединение / Подключение | CS S19-2, CS S20-2, CS S25, CS S251…CS S261 |
| Степень защиты по ГОСТ 14254-96 | IP68 |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Выходной ток на включение | ≥1,8 мА |
| Выходной ток на отключение | ≤1,5 мА |
| Выходной ток с демпфированным генератором | 0,1...1,0 мА |
| Выходной ток с недемпфированным генератором | 2,2...6,0 мА |
| Выходной ток с полностью демпфированным генератором | ≤1,0 мА |
| Выходной ток с полностью недемпфированным генератором | ≥2,2 мА |
| Гистерезис | ≤15% |
| Для жестких условий окружающей среды | для работы в среде высокого давления |
| Добавочное сопротивление между выключателем и усилителем | 0...50 Ом |
| Кол-во проводов | 2 |
| Номинальное входное сопротивление согласующего усилителя (1) | 1000 Ом |
| Пульсация питающих напряжений | ≤10% |
| Диапазон рабочих температур | -25°С...+80°С |
| Рабочий зазор | 0...1,2 мм |
| Собственная емкость выключателя | ≤30 нФ |
| Специальное исполнение | Взрывобезопасное исполнение |
| Схема подключения | 2х проводный |
| Тип датчика | Индуктивный |
