Описание

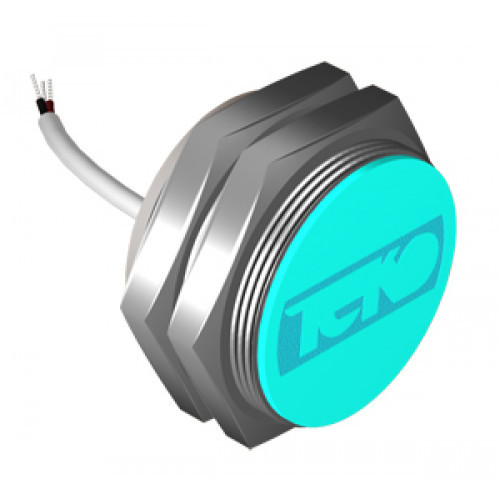

Датчик индуктивный бесконтактный особовзрывобезопасный ISB BS8A-12-N-C2-0,2 предназначен:- для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством;- для применения в качестве элементов автоматизированных систем управления технологическими процессами;Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты 1Ex ia ma IIC T4 Gb X, должен подключаться к сертифицированной электрической цепи уровня “ia” для взрывоопасных смесей группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)”.Сертификат соответствия № ТС RU C-RU.МН04.В.00266 от 23.04.2015г.
| Характеристики | |
| Размер корпуса, ДxШxДл | M36x1,5x26 |
| Тип монтажа | Встраиваемый |
| Номинальное расстояние срабатывания | 12 мм |
| Способ подключения | Кабель |
| Материал корпуса | Д16Т |
| Диаметр резьбового корпуса | M36 |
| Длина в мм. | 26 |
| Корпус | M36x1,5 |
| Диапазон рабочих напряжений, Uраб. | 7,7...9 В DC |
| Номинальное напряжение питания, Uном. | 8,2 В |
| Тип контакта / Структура выхода | размыкающий контакт |
| Частота переключения, Fmax | 300 Гц |
| Присоединение / Подключение | Кабель 2х0,34 кв. мм, L=0,2 м |
| Степень защиты по ГОСТ 14254-96 | IP67 |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Выходной ток на включение | ≥1,8 мА |
| Выходной ток на отключение | ≤1,5 мА |
| Выходной ток с демпфированным генератором | 0,1...1,0 мА |
| Выходной ток с недемпфированным генератором | 2,2...6,0 мА |
| Гистерезис | ≤15% |
| Добавочное сопротивление между выключателем и усилителем | 0...50 Ом |
| Кол-во проводов | 2 |
| Номинальное входное сопротивление согласующего усилителя (1) | 1000 Ом |
| Пульсация питающих напряжений | ≤10% |
| Диапазон рабочих температур | -60°С...+90°С |
| Рабочий зазор | 0...9,6 мм |
| Собственная емкость выключателя | ≤30 нФ |
| Специальное исполнение | Взрывобезопасное исполнение |
| Схема подключения | 2х проводный |
| Тип датчика | Индуктивный |
