Описание

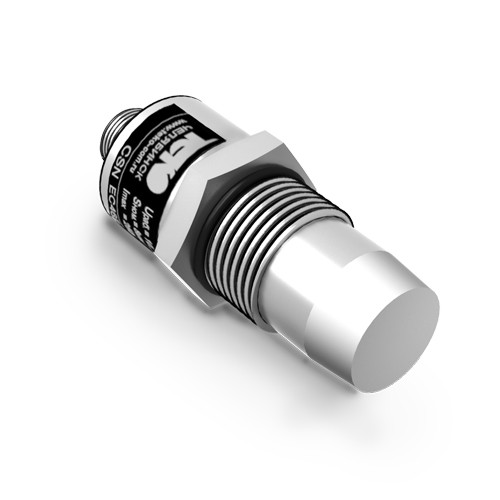

Датчик ёмкостный взрывозащищенный CSNp EC46S8-8-N-LS4 предназначен для: - контроля уровня жидких и сыпучих сред с величиной относительной диэлектрической проницаемости 2 и более (нефтепродукты, спирт, вода, мука и др.) в обычных условиях и в местах, где смеси с воздухом горючих газов, паров или пыли способны взрываться при наличии источника поджигания. - преобразования воздействия объекта в электрический сигнал для управления исполнительным устройством. - для применения в качестве элементов автоматизированных систем управления технологическими процессами. Выключатель предназначен для работы в составе оборудования для пищевой и перерабатывающей промышленности, соответствует РТМ 27-72-15-82 и может работать в контакте с пищевыми продуктами и средами. Датчик относится к взрывобезопасному электрооборудованию, имеет маркировку взрывозащиты PO Ex ia ma I Ma X / 0Ex ia ma ||C T6 Ga X. Взрывозащищенность датчика обеспечивается взрывозащитой видов "искробезопасная электрическая цепь «i»" по ГОСТ Р МЭК 60079-11-2010 и «герметизация компаундом «m» по ГОСТ Р МЭК 60079-18-2012. Сертификат соответствия № TC RU C-RU.MH04.B.00266; Экспертное Заключение № 77.01.09.П.010696.11.13 от 08.11.2013г
| Характеристики | |
| Размер корпуса, ДxШxДл | G3/4x82 |
| Тип монтажа | Невстраиваемый |
| Номинальное расстояние срабатывания | 8 мм |
| Способ подключения | Разъемно-штекерное |
| Материал корпуса | 12Х18Н10Т |
| Диаметр резьбового корпуса | G3/4 |
| Длина в мм. | 82 |
| Корпус | G3/4 |
| Диапазон рабочих напряжений, Uраб. | 7,7...8,7 В DC |
| Номинальное напряжение питания, Uном. | 8,2 В |
| Тип контакта / Структура выхода | размыкающий контакт |
| Частота переключения, Fmax | 50 Гц |
| Присоединение / Подключение | Соединитель CS S19-2; CS S20-2 |
| Степень защиты по ГОСТ 14254-96 | IP68 / IP67 |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Выходной ток на включение | ≥1,8 мА |
| Выходной ток на отключение | ≤1,5 мА |
| Выходной ток с демпфированным генератором | ≥2,2 мА |
| Выходной ток с недемпфированным генератором | ≤1,0 мА |
| Выходной ток с полностью демпфированным генератором | 2,2...6,0 мА |
| Выходной ток с полностью недемпфированным генератором | 0,1...1,0 мА |
| Гистерезис | ≤15% |
| Добавочное сопротивление между выключателем и усилителем | 0...50 Ом |
| Максимальное давление | 0,15 МПа |
| Номинальное входное сопротивление согласующего усилителя (1) | 1000 Ом |
| Пульсация питающих напряжений | ≤10% |
| Диапазон рабочих температур | -25°С...+75°С |
| Рабочий зазор | 0...6,4 мм |
| Специальное исполнение | Взрывобезопасное исполнение |
| Схема подключения | 2х проводный |
| Тип датчика | Ёмкостный |
