Описание

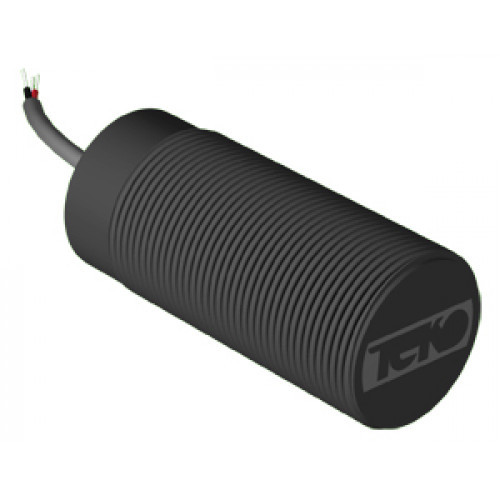

Выключатели емкостные взрывозащищенные CSN E86P5-20-N-L-C предназначены для: преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством. для применения в качестве элементов автоматизированных систем управления технологическими процессами. Область применения – подземные выработки шахт и их наземные строения, опасные по рудничному газу (метану) и (или) горючей пыли, а также взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-14-2011 и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах. CSN E86P5-20-N-L-C относятся к взрывобезопасному электрооборудованию и имеют маркировку взрывозащиты по ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-11-2010, ГОСТ Р МЭК 60079-18-2012: PO Ex ia ma I Ma Х / 0Ex ia ma IIC T6 Ga Х для CSN E86P5-20-N-L; CSN E86P5-20-N-L-С; PO Ex ia ma I Ma Х / 0Ex ia ma IIC T4 Ga Х для CSN E86P5-20-N-L-C2 и CSN E86P5-20-N-L-H.
| Характеристики | |
| Размер корпуса, ДxШxДл | M30x1,5x75,5 |
| Тип монтажа | Невстраиваемый |
| Номинальное расстояние срабатывания | 20 мм |
| Способ подключения | Кабель |
| Материал корпуса | Полимер |
| Диаметр резьбового корпуса | M30 |
| Длина в мм. | 75,5 |
| Корпус | M30х1,5 |
| Диапазон рабочих напряжений, Uраб. | 7,7...8,7 В DC |
| Номинальное напряжение питания, Uном. | 8,2 В DC |
| Тип контакта / Структура выхода | Нормально разомкнутый |
| Частота переключения, Fmax | 25 Гц |
| Присоединение / Подключение | Кабель 2x0,34 кв.мм |
| Степень защиты по ГОСТ 14254-96 | IP65 |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Выходной ток на включение | ≥1,8 мА |
| Выходной ток на отключение | ≤1,5 мА |
| Выходной ток с демпфированным генератором | ≥2,2 мА |
| Выходной ток с недемпфированным генератором | ≤1,0 мА |
| Добавочное сопротивление между выключателем и усилителем | 0...50 Ом |
| Номинальное входное сопротивление согласующего усилителя (1) | 1000 Ом |
| Пульсация питающих напряжений | ≤10% |
| Диапазон рабочих температур | -45°C...+65°C |
| Рабочий зазор | 0...16 мм |
| Специальное исполнение | Взрывобезопасное исполнение |
| Схема подключения | 2х проводный |
| Тип датчика | Ёмкостный |
