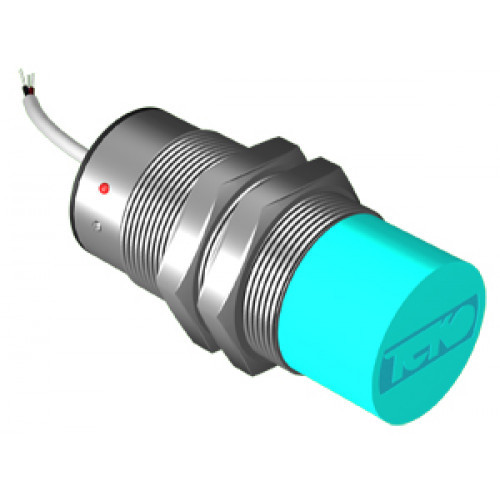

Взрывозащищенный (взрывобезопасный) датчик CSN E8A5-20-N-L-C2

Артикул(Код товара): 6291

Консультация и подбор оборудования:

Описание

Датчик ёмкостный особовзрывобезопасный CSN E8A5-20-N-L-C2 используют для преобразования бесконтактного воздействия объекта в электрический сигнал, управляющий исполнительным устройством.Датчик предназначен для эксплуатации в обычных условиях и в местах, где смеси с воздухом горючих газов, паров или пыли способны взрываться при наличии источника поджигания. Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты 0ExiaIICT4, должен подключаться к сертифицированной электрической цепи уровня «ia» группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 «Правил устройства электроустановок» и ГОСТ Р 51330.13-99 «Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)».

Характеристики
Размер корпуса, ДxШxДл	M30x1,5x76
Тип монтажа	Невстраиваемый
Номинальное расстояние срабатывания	20 мм
Способ подключения	Кабель
Материал корпуса	Д16Т
Диаметр резьбового корпуса	M30
Длина в мм.	76
Корпус	M30х1,5
Диапазон рабочих напряжений, Uраб.	7,7...8,7 В DC
Номинальное напряжение питания, Uном.	8,2 В DC
Тип контакта / Структура выхода	Нормально разомкнутый
Частота переключения, Fmax	50 Гц
Присоединение / Подключение	Кабель 2x0,34 кв.мм
Степень защиты по ГОСТ 14254-96	IP65
Входное сопротивление согласующего усилителя	500...1000 Ом
Выходной ток на включение	≥1,8 мА
Выходной ток на отключение	≤1,5 мА
Выходной ток с демпфированным генератором	≥2,2 мА
Выходной ток с недемпфированным генератором	≤1,0 мА
Выходной ток с полностью недемпфированным генератором	≤1,0 мА
Гистерезис	≤15%
Добавочное сопротивление между выключателем и усилителем	0...50 Ом
Номинальное входное сопротивление согласующего усилителя (1)	1000 Ом
Пульсация питающих напряжений	≤10%
Диапазон рабочих температур	-60°C...+90°C
Рабочий зазор	0...16 мм
Схема подключения	2х проводный
Тип датчика	Ёмкостный
