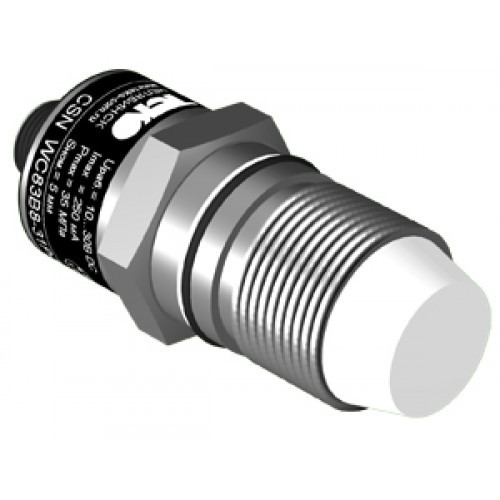

Взрывозащищенный (взрывобезопасный) датчик CSN WC83S8-5-N-LS4-2

Артикул(Код товара): 6296

Консультация и подбор оборудования:

Описание

Датчик ёмкостный особовзрывобезопасный CSN WC83S8-5-N-LS4-2 предназначен для преобразования бесконтактного воздействия объекта в электрический сигнал, управляющий исполнительным устройством. Датчик· применяют в автоматизированных системах управления техпроцессами в обычных условиях и в местах, где смеси с воздухом горючих газов, паров или пыли способны взрываться при наличии источника поджигания, например, в подземных выработках шахт и рудников, их наземных строений. Выключатель относится к особовзрывобезопасному электрооборудованию и имеет маркировку взрывозащиты 0ExiaIICT6.

Характеристики
Размер корпуса, ДxШxДл	M27x1,5x82
Тип монтажа	Невстраиваемый
Номинальное расстояние срабатывания	5 мм
Способ подключения	Разъемно-штекерное
Материал корпуса	12Х18Н10Т
Диаметр резьбового корпуса	M27
Длина в мм.	82
Корпус	M27x1,5
Диапазон рабочих напряжений, Uраб.	7,7...8,7 В DC
Номинальное напряжение питания, Uном.	8,2 В DC
Тип контакта / Структура выхода	Нормально разомкнутый
Частота переключения, Fmax	50 Гц
Присоединение / Подключение	CS S19-2; CS S20-2;
Степень защиты по ГОСТ 14254-96	IP65
Входное сопротивление согласующего усилителя	500...1000 Ом
Выходной ток на включение	≥1,8 мА
Выходной ток на отключение	≤1,5 мА
Выходной ток с демпфированным генератором	≥2,2 мА
Выходной ток с недемпфированным генератором	≤1,0 мА
Выходной ток с полностью демпфированным генератором	4,0 мА ≤ Iвых. ≤5,9 мА
Выходной ток с полностью недемпфированным генератором	0,15 мА ≤ Iвых. ≤1,0 мА
Гистерезис	≤15%
Для жестких условий окружающей среды	для работы в среде высокого давления
Добавочное сопротивление между выключателем и усилителем	0...50 Ом
Максимальное давление	2,0 MПа (20 кг/см²)
Номинальное входное сопротивление согласующего усилителя (1)	1000 Ом
Пульсация питающих напряжений	≤10%
Диапазон рабочих температур	-25°С...+75°С
Рабочий зазор	0...4 мм
Схема подключения	2х проводный
Тип датчика	Ёмкостный
