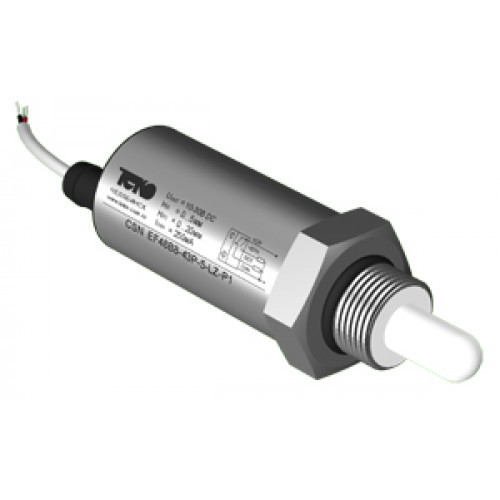

Ёмкостный датчик уровня CSN EF48B8-43N-20-LZ-P1

Артикул(Код товара): 6480

Консультация и подбор оборудования:

Описание

Ёмкостный датчик уровня CSN EF48B8-43N-20-LZ-P1 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики
Размер гладкого корпуса, ДxДл	Ø30x115
Тип монтажа	Невстраиваемый
Способ подключения	Кабель
Материал корпуса	ЛС59-1
Диаметр гладкого корпуса	Ø30
Длина в мм.	115
Тип корпуса	Цилиндрический
Корпус	G1/2
Максимальный рабочий ток, Imax	250 мА
Диапазон рабочих напряжений, Uраб.	10...30 В DC
Падение напряжения при Imax, Ud	≤2,5 В
Тип контакта / Структура выхода	NPN Переключающий
Частота переключения, Fmax	1 Гц
Присоединение / Подключение	Кабель 4х0,25 кв. мм
Световая индикация	Есть
Комплексная защита	Есть
Степень защиты по ГОСТ 14254-96	IP68 / IP65
Гистерезис	3...15%
Длина чувствительной поверхности L, мм	20 мм
Задержка срабатывания	1±0,2 c
Измерение	Дискретное (пороговое)
Максимальное давление со стороны чувств. поверхности	0,15 MПа
Материал чувствительной поверхности	Фторопласт
Принцип измерения	Ёмкостный
Диапазон рабочих температур	-25°С...+75°С
Схема подключения	4х проводный
Функция выходного сигнала (2)	ИЛИ Переключающий
