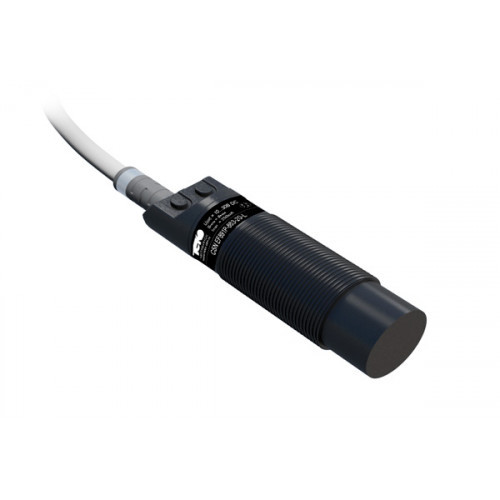

Ёмкостный датчик уровня CSN EF89P5-863-20-L-CH-4

Артикул(Код товара): 6453

Консультация и подбор оборудования:

Описание

Датчик емкостный CSN EF89P5-863-20-L-CH-4 предназначен для контроля уровня заполнения кормушек комбикормом и управления приводом шнека кормораздачи. Датчик может применяться в качестве датчика уровня заполнения первичных и промежуточных бункеров комбикормами, а так же для контроля наличия/отсутствия диэлектрических и электропроводящих материалов (твердых, сыпучих, жидких). Датчик имеет функцию задержки включения/ выключения при появлении/ удалении контролируемого материала. При приближении к чувствительной поверхности CSN EF89P5-863-20-L-CH-4 объекта воздействия (контролируемого материала) (далее – объект) схемой управления вырабатывается сигнал на переключение реле датчика. В зависимости от типа установленной задержки (включение/ выключение/ работа без задержки), переключение реле датчика произойдет с задержкой (если установлена задержка включения) либо без задержки (если установлена задержка выключения или задержка отключена). При удалении объекта из зоны чувствительности датчика переключение реле будет происходить с задержкой (если установлена задержка выключения), либо без задержки (если установлена задержка включения или задержка отключена). Выбор типа задержки (включение/выключение), установка времени задержки, настройка чувствительности осуществляется с помощью кнопок управления.

Характеристики
Размер корпуса, ДxШxДл	M30x1,5x140
Тип монтажа	Невстраиваемый
Номинальное расстояние срабатывания	20 мм
Способ подключения	Кабель
Материал корпуса	Полимер (РВТ)
Диаметр резьбового корпуса	M30
Длина в мм.	140
Тип корпуса	Цилиндрический резьбовой
Диапазон рабочих напряжений, Uраб.	24...250 В AC / 24 В DC
Тип контакта / Структура выхода	Реле / Переключающий
Частота переключения, Fmax	1 Гц
Присоединение / Подключение	Кабель 5х0,75 кв. мм, L=4м.
Световая индикация	Есть
Степень защиты по ГОСТ 14254-96	IP67
Гистерезис	5...20%
Диапазон регулировки задержки включения	от 1 сек. до 4 часов
Диапазон регулировки задержки выключения	от 1 сек. до 4 часов
Дискретность установки задержки	1 с
Заводская настройка задержки	30 с
Заводской тип задержки	на отключение
Измерение	Дискретное (пороговое)
Коммутируемый переменный ток	0,1...4 А
Коммутируемый постоянный ток	0,1...2 А
Принцип измерения	Ёмкостный
Диапазон рабочих температур	-45°С...+105°С
Схема подключения	5ти проводный
Функция выходного сигнала (2)	ИЛИ Переключающий
