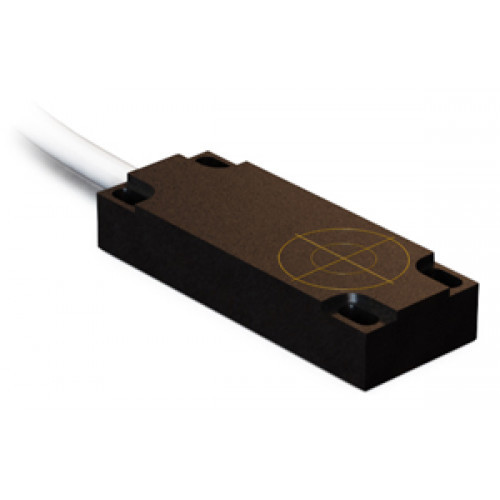

Ёмкостный датчик уровня CSN I06P5-31N-10-LZ

Артикул(Код товара): 6563

Консультация и подбор оборудования:

Описание

Выключатель ёмкостный бесконтактный (датчик) CSN I06P5-31N-10-LZ предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах. Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики
Размер прямоугольного корпуса, ДлxВxШ	52x20x11
Тип монтажа	Невстраиваемый
Номинальное расстояние срабатывания	10 мм
Способ подключения	Кабель
Материал корпуса	Полипропилен
Тип корпуса	Прямоугольный
Корпус	Прямоугольный
Максимальный рабочий ток, Imax	250 мА
Диапазон рабочих напряжений, Uраб.	10...30 В DC
Падение напряжения при Imax, Ud	≤2,5 В
Тип контакта / Структура выхода	NPN Замыкающий
Частота переключения, Fmax	100 Гц
Присоединение / Подключение	Кабель 3х0,34 кв. мм
Световая индикация	Есть
Комплексная защита	Есть
Степень защиты по ГОСТ 14254-96	IP65
Гистерезис	3...15%
Измерение	Дискретное (пороговое)
Кол-во проводов	3
Принцип измерения	Ёмкостный
Диапазон рабочих температур	0°С...+75°С
Рабочий зазор	0...8 мм
Схема подключения	3х проводный
Функция выходного сигнала (2)	НО Замыкающий
